一

額定值

1

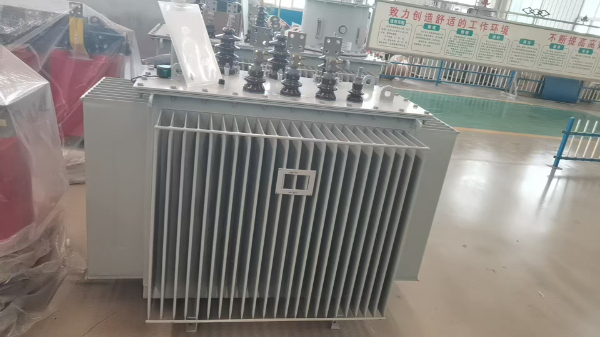

變壓器型號

S20

2

鐵心材質

冷軋取向硅鋼片（電工鋼）

3

鐵心結構

疊鐵心

4

高壓繞組

kV

10、10.5（由項目單位確認）

5

低壓繞組

kV

0.4

6

聯結組

Dyn11

7

額定頻率

Hz

50

8

額定容量

kVA

630

9

相數

3

10

調壓方式

無勵磁調壓

11

調壓位置

高壓側

12

調壓范圍

±2*2.5%

13

中性點接地方式

不接地

14

冷卻方式

ONAN

15

磁通密度

T

1.535

二

絕緣水平

1

高壓繞組雷電全波沖擊電壓（峰值）

kV

75

2

高壓繞組雷電截波沖擊電壓（峰值）

85

3

高壓繞組額定短時工頻耐受電壓（有效值）

kV

35

4

低壓繞組額定短時工頻耐受電壓（有效值）

kV

5

三

溫升限值

1

頂層油溫升限值

K

55

2

繞組（平均）溫升限值

60

3

繞組（熱點）溫升限值

78

4

鐵心、油箱及結構表面溫升限值

75

四

空載損耗

額定頻率、額定電壓時空載損耗

kW

0.51

五

空載電流

100%額定電壓時

%

0.6

六

負載損耗

主分接

kW，75℃

4.96

七

噪聲水平

dB(A)

49

八

負載能力

起始負荷100%，環境溫度40℃下過載能力（過負荷能力及
持續運行時間）
溫升按照長期急救周期性負載
溫度限值控制

過載倍數

1.5

持續運行時間

120

九

質量

1

器身質量

kg

1480

2

油質量

kg

270

3

總質量

kg

2070

4

變壓器運輸時允許的最大傾斜度

15°

十

尺寸

1

長×寬×高

mm

1540*1060*1270

十一

10 kV側套管有效爬距

mm

≥372

十二

壓力釋放裝置

1

釋放壓力

MPa

0.025

2

恢復壓力

MPa

0.0135

十三

工頻過電壓倍數

1

相—地

空載持續
時間

滿載持續
時間

2

1.05

連續

連續

3

1.1

連續

20min

4

1.25

20s

20s

5

1.9

1s

6

2.0

0.1s

7

相—相

空載持續
時間

滿載持續
時間

8

1.05

連續

連續

9

1.1

連續

20min

10

1.25

20s

11

1.5

1s

12

1.58

0.1s

元件名稱

型式規格，參數

單位

備注

型式、規格

數量

制造商

原產地

變壓器本體

S20

臺

S20-630kva

1

山東佳星電氣有限公司

山東聊城

1、組部件

1.1

高壓套管

12 kV

支/臺

BJL-10/50

3

江西恒順電瓷電器制造有限公司

江西

1.2

低壓套管

1.0 kV

支/臺

BF-1/1000

3

江西恒順電瓷電器制造有限公司

江西

1.3

低壓中性點套管管

1.0 kV

支/臺

BF-1/600

1

江西恒順電瓷電器制造有限公司

江西

1.4

分接開關

1/臺

WSPII63/10-6×5

1

三門騰龍電器

浙江三門

1.5

油位計（壓力釋放裝置）

套/臺

YSF-25/25

1

河北武強

河北

1.6

水銀溫度計座

個

1

1.8

密封件

套/臺

1

南通神馬

江蘇

1.9

各種閥門

套/臺

1.10

銘牌、RFID、標識和警示牌

套/臺

1

吳橋永大工藝

河北

1.11

變壓器樁頭專用線夾（含硅橡膠絕緣罩）

樁頭專用線夾采用H62黃銅；絕緣罩應按分色提供，其中高壓配紅綠黃三色，低壓配紅綠黃黑四色

只

7

河北衡水

河北

2、主要材料

2.1

硅鋼片

kg /臺

20R070

878

上海寶鋼

上海

2.2

縮醛漆包銅圓、扁線

（投標人提供）

kg /臺

ZB-0.45

304

山東新甫

泰安

2.3

銅帶

（投標人提供）

kg /臺

1.5*295

210

山東新甫

泰安

2.4

菱格涂膠絕緣紙

按照JB/T 10442.1-3要求執行

m /臺

650

2.5

絕緣紙板

B.3.1B及以上

kg /臺

T3

50

魏德曼

泰州

2.6

絕緣成型件

—

套/臺

1

聊城華瑞電氣

山東聊城

2.7

變壓器油

I-10℃或I-30℃

kg /臺

25#

270

新疆克拉瑪依

新疆

2.8

鋼材

Q235A及以上

kg /臺

Q235B

460

山東鋼鐵

日照
