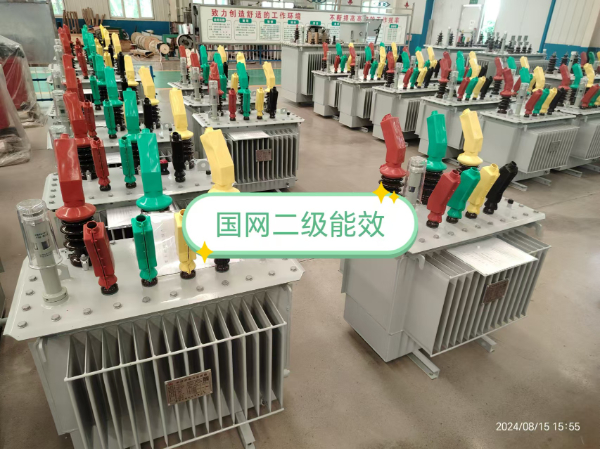

S20-M-100KVA/10/0.4二級能效變壓器技術規范

來源：http://zuling.com.cn　日期：2024/8/28 8:00:13　點擊：145 次

S20-100 技術參數特性表

序號	名稱		單位	標準參數值	申請人響應值
一	額定值
1	變壓器型號			S20	S20
2	鐵心材質			冷軋取向硅鋼片	冷軋取向硅鋼片
3	鐵心結構			疊鐵芯	疊鐵芯
4	高壓繞組額定電壓		kV	10/10.5，供貨前與項目單位確認	10/10.5
5	低壓繞組額定電壓		kV	0.4	0.4
6	聯結組別標號			Dyn11	Dyn11
7	額定頻率		Hz	50	50
8	額定容量		kVA	見貨物清單	100
9	相數			3	3
10	調壓方式			無勵磁	無勵磁
11	調壓位置			高壓側	高壓側
12	調壓范圍			±2×2.5%	±2×2.5%
13	（低壓側）中性點接地方式			直接接地	直接接地
14	冷卻方式			ONAN	ONAN
15	磁通密度		T	（申請人提供）	1.51
二	絕緣水平
1	高壓繞組雷電全波沖擊電壓（峰值）		kV	75	75
2	高壓繞組雷電截波沖擊電壓（峰值）			85	85
3	高壓繞組額定短時工頻耐受電壓（有效值）		kV	35	35
4	低壓繞組額定短時工頻耐受電壓（有效值）		kV	5	5
三	溫升限值
1	頂層油		K	55	55
2	繞組（平均）			65	65
3	繞組（熱點）			78	78
4	鐵心、油箱及結構表面			75	75
四	空載損耗
1	額定頻率額定電壓時空載損耗		kW	0.135
五	空載電流
1	100%額定電壓時		%	0.6
六	負載損耗
1	主分接（75℃）		kW	1.265
七	聲級水平		dB	48
八	負載能力
1	起始負荷80%，環境溫度40℃下過載能力（過負荷能力及持續運行時間）溫升按照長期急救周期性負載溫度限值控制	過載倍數		1.5		1.5
		持續運行時間		2		2.0

表1（續）

序號	名稱	單位	標準參數值		申請人響應值
九	質量
1	器身質量	t	（申請人提供）		0.39
2	油質量	t	（申請人提供）		0.110
3	總質量	t	（申請人提供）		0.62
4	變壓器運輸時允許的最大傾斜度		15°		15°
十	10kV套管有效爬距	mm	≥372		≥372
十一	壓力釋放裝置
1	釋放壓力	MPa	（申請人提供）			0.025
2	回復壓力	MPa	（申請人提供）			0.0134
十二	工頻過電壓倍數
1	相—地		空載持續 時間	滿載持續 時間	空載持續 時間		滿載持續 時間
2	1.05		連續	連續	連續		連續
3	1.1		連續	20min	連續		20min
4	1.25		20s	20s	20s		20s
5	1.9		—	1s	—		1s
6	2.0		—	0.1s	—		0.1s
7	相—相		空載持續 時間	滿載持續 時間	空載持續 時間		滿載持續 時間
8	1.05		連續	連續	連續		連續
9	1.1		連續	20min	連續		20min
10	1.25		20s	20s	20s		20s
11	1.5		—	1s	—		1s
12	1.58		—	0.1s	—		0.1s
注：附表1和附表2是本表的補充部分。

附表1 2級能效性能參數表

變壓器容量（kVA）	高壓（kV）	低壓（kV）	聯結組標號	空載損耗（kW）	負載損耗（kW）	短路阻抗（%）	空載電流（%）
30	10 10.5	0.4	Dyn11	0.07	0.505	4.0
50				0.09	0.73
63				0.1	0.87
80				0.115	1.05
100				0.135	1.265
125				0.15	1.51
160				0.18	1.85
200				0.215	2.185
250				0.26	2.56
315				0.305	3.065
400				0.37	3.615
500				0.43	4.33
630				0.51	4.96	4.5
800				0.63	6
1000				0.745	8.24
1250				0.87	9.6
1600				1.05	11.6
2000				1.225	14.64	5.0
2500				1.44	14.84	5.0

附表2 軌距及噪聲水平

變壓器容量（kVA）	軌距A×B（mm×mm）	聲級水平（dB）
變壓器容量（kVA）	軌距A×B（mm×mm）	聲功率級	聲壓級
30	400×400	50	43
50	400×400	50	43
63	400×400	50	43
80	400×400	50	44
100	400×400	50	44
125	400×400	52	46
160	550×550	52	46
200	550×550	53	47
250	550×550	53	47
315	660×660	55	48
400	660×660	55	48
500	660×660	58	49
630	660×660	58	49
800	660×850	60	50
1000	660×850	60	50
1250	660×850	63	52
1600	820×850	63	52
2000	820×850	63	52
2500	820×850	65	52
