一、我公司承接山東省聊城市鄭家供電公司兩臺OSZ-6300/10-XL線路調壓器，調節范圍±20%。

        在10KV線路中，調壓器的使用還是比較普遍的。因?yàn)橄掠斡秒娯?fù)荷晝夜差別比較大，所以造成線路的電壓起伏比較大。例如鄭家工業園區，白天用電高峰期，線路電壓在8KV，夜間電壓在10.5KV。造成多次跳閘事故。

二、根據自耦變壓器的特點，6300KVA的容量還是比較大的，調壓線圈中的電流I=6300/（8*√3）=454.6A。普通10KV有載開關已經滿足不了使用要求，所以選擇CV型35kv有載分接開關。由于是±20%的調壓范圍，所以選擇正反調的調壓方式。由于調壓器的阻抗電壓比較小，所以調壓線圈的線規尺寸的選擇收到了設計的局限性。這次我們選擇ZB-0.6（2*4.0）*9.0的線規進行繞制，由于線規比較厚，出頭處的固定比較困難，我們采用拉板固定的方式。

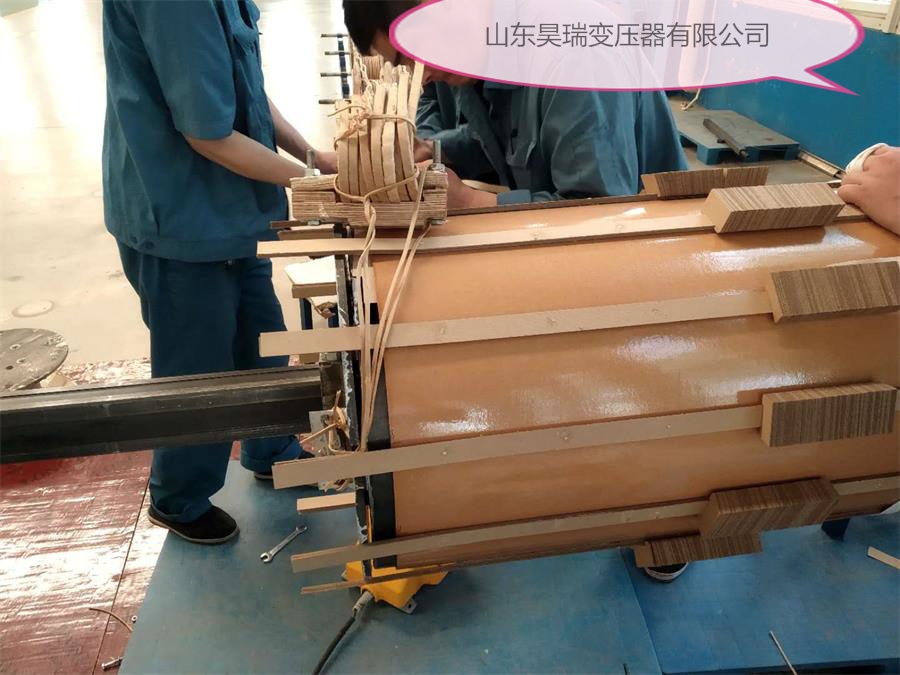

三、在繞制的過程中我們采取了以下措施:

1、由于線規大，反彈應力集中，在繞制過程中需要多次鎖緊，以免反彈。

2、增加撐條的根數，有利用線圈的機械固定成型。

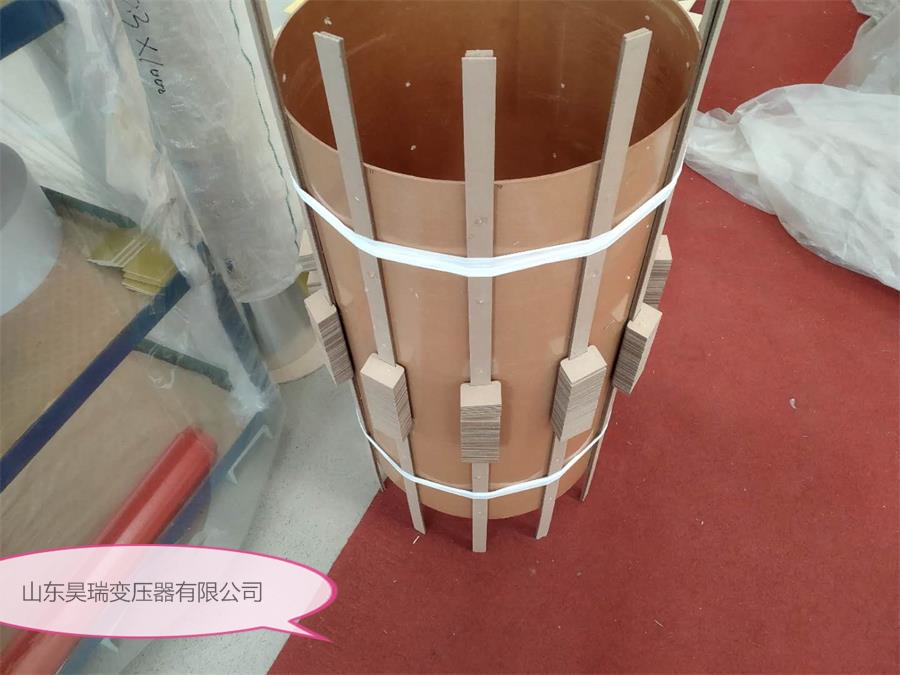

3、把撐條鉚接在酚醛紙筒上，以免反彈變形。

4、出頭處用熱縮帶多次鎖緊，然后多次纏繞，以免出頭處反彈。

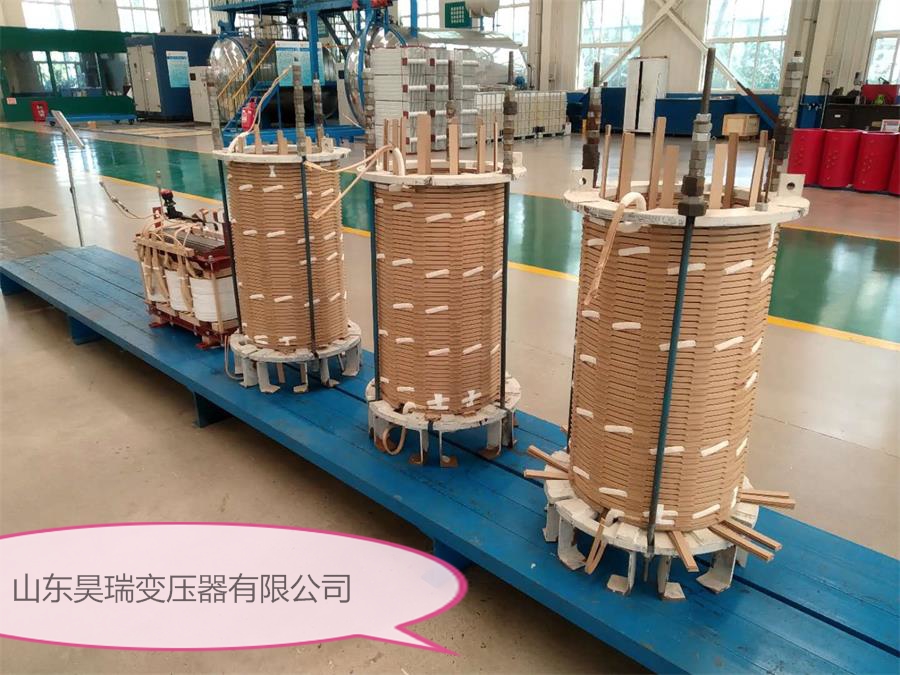

5、在線圈的繞制成型后，采用壓裝模具壓裝到設計高度，必要時可以進爐預熱。
