一、地埋變壓器的應用

地埋電力變壓器是一種新型變壓器，具有安裝簡便靈活、占地面積少、免維護,具有環保節能功能和美化環境等特點，適應現代化城市建設發展的需要的電器設備。。

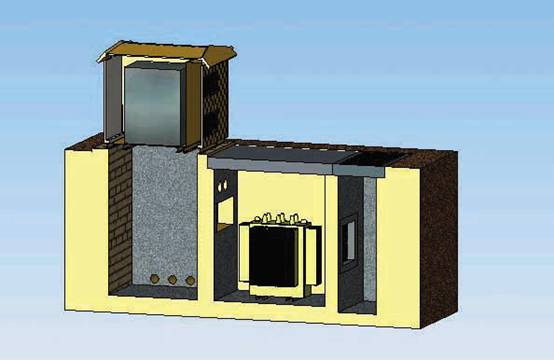

地埋電力變壓器是傳統箱式變電站分解體設備，安裝在與公眾無直接接觸的戶外基準地面以下，具備長期浸沒在水中運行的變壓器。地埋電力變壓器具有變配電功能，是傳統的變電站（箱式變電站）換代產品，廣泛適用于城市建設及工業園區和住宅小區。隨著城市規劃的發展和城市電網改造的不斷深入，尤其在大城市負荷密集地區，地埋電力變壓器由于其占地面積小，具有環保、節能、安全，安裝方便和免維護等特點，逐漸成為電網配電發展改造的新方向。

二、地埋變壓器的適用場所

隨著城市現代化建設發展和新農村的建設，城市規劃和城市面貌越來越為政府和百姓所重視，傳統地面上形式電力設備不僅占用地表面積、與市容不協調，視覺污染和環境污染嚴重而且易遭受自然界和外界無意或惡意的破壞，從而影響供電可靠性。因此，使用可在地表面以下運行的電力設備是今后電網改造的趨勢，經濟發達的歐、美國家已經大量使用地埋式電力設備，其優勢得到明顯體現。對于目前國內情況而言，最適合采用地埋電力變壓器的場合有：人口密集的中心城區、街道、高速公路、橋梁、隧道、停車場、機場、港口、旅游景點，別墅、花園小區等，由于安裝在地下或地坑內，安裝后不占用地表面積，不影響觀瞻，且可避免遭受外界無意或惡意的破壞，可抵御洪澇災害，節能、環保、安全保證供電的可靠性，減少了視覺污染和環境污染，從而與現代城市建設發展相一致。

根據電力事業發展的需要，城鎮電網將逐漸從架空線路轉入地下電纜，以適應城市發展的需要。電力設備運行要安全可靠、節能、環保，以減少城鎮建設中電力設施存在的視覺污染和環境污染。設備運行維護量高等不利因素。我公司研發生產的地埋電力變壓器從技術和質量、環保節能運行安全等方面均能滿足使用要求。并且解決了防腐、防潮、防水、散熱的難題。

三、我公司生產的S11(S13)-M.D地埋電力變壓器有如下特點：

① 變壓器上層左右側箱體為一二次電纜應力屏蔽箱；
② 器身上層主箱體內設一二次進出引線與電纜連接、消磁母線；
③ 絕緣油采用高燃點Beta油；
④ 變壓器引出入線采用三相交聯電纜直接連結引出箱體；
⑤ 油箱采用防腐涂料滲透技術;
⑥ 變壓器縱絕緣全部采用H級絕緣材料。

上述特點均達到了國內地埋變壓器的較高水平，為國內地埋變壓器的發展起到了先導的作用。

四、地埋電力變壓器其本身優點有：
1）、采用配電網多點地埋電力變壓器供電改造方案，10KV配電線路直接進入負荷中心，配變采用小容量、密布點不受地形影響， 10KV高壓網延長低壓網縮短，大大減少了低壓線路線損。
2）、采用地埋電力變壓器安裝靈活，可以直接埋入地下，供電控制設備占地面積少，地上面積不足一平方米，高度是箱式變電站的三分之一，地埋電力變壓器上部的地面可以綠化，美化環境。
3）、采用小容量、密布點，在城市大型樓宇中一樓一變或一樓多變，在個別設備發生故障時，停電檢修影響面不大；在農村供電中采用桿下直埋小容量地埋電力變壓器，幾戶一變，減少線損和被盜事故，有力地提高供電可靠率。
4）、由于10KV高壓直接到用戶，低壓線路較短，僅為接戶部分，到用戶實際電壓與額定電壓最為接近，欠壓時間和超壓時間質量得到保證。
5）、有利于供電部門線路的考核。每臺地埋電力變壓器、配電箱均裝設綜合測試議，可方便實現電能計量、分時計量、最大需量計量、瞬時電量測量、電壓合格率自動計算、負荷曲線繪制、事件記錄等功能，有利于供電部門的分臺片考核，與線損獎直接掛鉤。
6）、地埋電力變壓器采用國際先進制造技術，即使?jié)M負荷運行，噪音也小，符合國家環保標準。也可置于綠化帶水下和惡劣環境，可方便實現“環?；保ǔ蓻](méi)有視覺污染和環境污染的現代城市街區，美化了城市環境。目前在城市改造建設、新農村建設及住宅開發中要求電力部門在設置供電設備時不影響城區建設的景觀效果前提下，盡量減少供電設備占地面積。
7）、地埋電力變壓器在城市零散供電中，可替代原路旁配電變壓器臺供電。這樣使城市道路兩旁清潔美觀、安全可靠，減少了由于雨雪天造成的停電事故，減少了維護量。在城市建設中，電力網線入地，供電點征地困難，安裝地埋電力變壓器可解決其實際困難。

五、城網改造與基本建設要求需要地埋變壓器

我國城市建設近年來發展迅速，城市發展建設、新農村的發展和人們生活水平不斷提高，城市用電量以每年15%速度增長，歷史遺留集中式三相四線制低壓配電網出現許多不利于電力發展的情況。據電力部門統計，10KV及以下電力網絡損失電量占統計總損失量的10%，特別0.4KV低壓電網存在線損率高，故障多，末端電壓低的通病。雖然經城鄉電網改造后，農村低壓電網純線損率高達12%，城市低壓電網純線損率高達10%～30%，如何進一步降低配電網絡電能損失，是低壓電網技術改造的一個重要課題。
隨著社會經濟水平提高和第三產業的發展、城區擴展建設、新農村的建設發展和人們生活水平提高，商業網點不斷增加，家用電器負荷增加，用戶用電量激增，每戶用電量由2KW 增加到10KW。居民小區供電點多為集中式大容量箱式變電站，低壓供電半徑為100～200米，變壓器容量多為400～1000KVA以上，以一戶一表電能計量方式，所有變壓器損耗、線路損耗都由供電系統承擔，給供電企業帶來了經濟損失。采用10KV配電網多點供電，按小容量、密布點，參照發達國家的方式供電，使10KV電源直接進入用電負荷中心，低壓線損接近零，有著顯著的經濟效益和社會效益。地埋電力變壓器作為一種箱式變電站更新?lián)Q代產品，代替?zhèn)鹘y(tǒng)的箱式變電站和配電線路變壓器臺已為不可逆轉的發展趨勢。

六、地埋變壓器的發展是促進經濟發展、構建環保社會的需要
幾年來，我國的城市建設發生了很大變化，人們對環境保護認識不斷提高，景觀路建設、花園式工廠、新農村建設的居民住宅花園式庭院、超市比比皆是，形成了市區的一道道風景線，在碧水、藍天、綠樹的映襯下，各種產業正在煥發勃勃生機。因此，國家政府對城市農村的美化、綠化、亮化等基礎工程建設也提出了更新的要求。電力輸送在滿足功能要求的同時也要求滿足環境環保節能的需要。政府也在不斷勾畫著城市和新農村建設的藍圖。結合生態環境，充分考慮城市氣魄和韻味，人文景觀和自然風貌、經濟特色和環境等諸多因素，把基礎設施建設提升到突出位置。注重環境的綠化、美化、亮化、凈化，建設品位高雅，風格獨特賞心悅目的城鎮新景區。地埋電力變壓器完全滿足上述要求。

七、地埋變壓器應具備的特征：

1）、一二次高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式。
2）、箱體外殼采用防腐、全密封、可長期浸入水中運行?！　?
3）、保護系統充分考慮操作方便和安全可靠性。
4）、地面上采用操作方式完全符合變壓器安裝運行規程?！　?
5）、充分考慮散熱條件的特殊性，地埋式電力變壓器按低損耗與加強絕緣能力設計?！　?
6）、地埋電力變壓器安裝無需防水保護措施。
八、國外地埋變壓器的發展

一個世紀以來，雖然電力變壓器原理未曾改變，但是隨著年代的推進，先進生產設備日臻完善，因而各項技術參數越來越先進。目前，世界主要是北美和歐洲的部分國家對地埋式變壓器的應用比較普遍，技術日趨成熟。例如在美國紐約，已有數以萬計的插拔式地埋式變壓器在各個地區使用。在GE公司的同類產品中，主要有兩大類，既商用插拔式地埋變壓器(GST)和網絡變壓器。其中，商用插拔式地埋變壓器即地埋式變壓器產品，它主要用于用電負荷密度特別大的地區。網絡變壓器是一種二次側連成網絡的配電變壓器，一般每50-100臺變壓器連成一具網絡，采用二次側并聯供電方式，一旦變壓器出現故障，并不影響對末端用戶的供電，因此大大提高了供電的可靠性。

九、國內地埋變壓器的市場現狀和發展預測

我國配電變壓器是指電壓為10KV以下，容量為1200KVA以下直接向終端用戶供電的電力變壓器。目前全國網上運行配電變壓器總電能損耗為411億KWh，約占2000年總發電量的3.16%。盡管配電變壓器已是高效的設備(80%)，但由于其數量巨大和空載耗電的固定性，變壓器效率即便有微小的改進也能獲得相當大的能源節約和減少溫室氣體的排放，因此其本身存在著巨大的節能潛力。
20世紀90年代后期，我國配電變壓器行業的發展速度較快。配電變壓器的數量比重逐年增長。城鄉電網改造工程選用的油浸式配電變壓器設備已經全部普及S9型發展S11型。
隨著市場經濟的發展和科學技術不斷進步，新材料、新工藝得到了廣泛應用，新的低損耗配電變壓器相繼開發成功。國內許多變壓器制造商投入了大量資金引進國外先進的制造技術及設備，不斷研制開發低損耗變壓器和各種結構形式的變壓器。
進入21世紀以后，我國有少數廠家從國外引進了地埋式變壓器技術，但都沒有使其得到進一步的發展，在運行過程中往往還暴露出許多技術缺陷。
另外在市場發展上，制造商對市場開發投入力量不足，開拓能力、宣傳工作能力較差，市場基本處于空白狀態。近幾年，地埋變壓器隨著國內設備、工藝、材料的不斷進步，產品質量有很大的提高，我公司生產的地埋變壓器已經應用在很多項目上。

變壓器前景是：變壓器產品的技術經濟指標將愈趨先進。廣泛應用地埋電力變壓器在技術上、經濟上是可行的，是適應經濟發展和電網建設的需要的。
隨著經濟建設特別是電力事業的發展，城市建設步伐的加快，地理電力變壓器作為一種箱式變電站更新?lián)Q代產品，已成為不可逆轉的發展趨勢。
