產品標準及規范

　　1、標準：GB1094、GB6450-86、GB/T10228-1997、符合DIN42523、IEC726

　　2、容量范圍：3O-16000kVA

　　3、電壓等級：10KV、35kV

　　4、調壓方式：無勵磁調壓或有載調壓

　　5、分接范圍：±5%、±2X 2.5%、±4X2.5%

　　6、頻率：50Hz或60Hz

　　7、相數：三相或單相

　　8、聯結組標號：Yyn0、Dyn11或其它

　　9、短路阻抗：標準阻抗

　　1O、海拔小于1000m，環境溫度低于40度，超過上述使用條件時，應按照標準做相應的定額調整

　　11、最高溫升：100K

　　12、冷卻方式：自冷(AN)或風冷(AF)

　　13、防護等級：IP00,IP20,IP23

　　14、絕緣等級：F級

　　15、絕緣水平：

　　(1)10kV級產品工頻耐壓35kV，雷電沖擊電壓75kV

　　(2)20 kV級產品工頻耐壓50kV，雷電沖擊電壓125kV

　　(3)35kV級產品工頻耐壓70kV，雷電;中擊電壓170KV

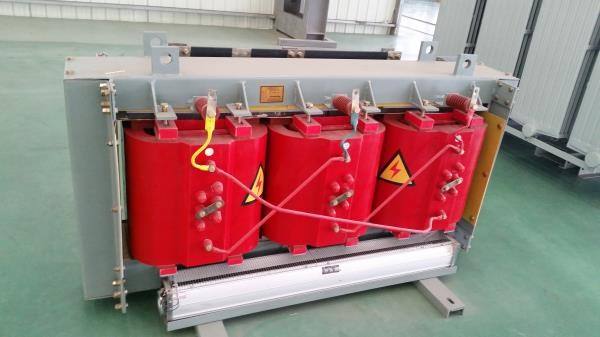

　　產品特點

　　1、高壓繞組采用漆包銅線，低壓繞組用銅箔繞制。高 壓繞組用玻璃纖維氈填充，在真空狀態下用不加填料的進口環氧樹脂澆注，固化后形成堅固的整體，機械強度高，無局部放電，可靠性高。

　　2、組燃、防爆、不污染環境、環保型，可安裝在負荷中心。

　　3、線圈不吸潮，鐵心、夾件經過特殊工藝處理可在1OO%相對濕度和其它惡劣環境中運行。間斷運行無須去潮處理。

　　4、抗短路、雷電沖擊水平高、過載能力大。

　　5、線圈內外側樹脂絕緣層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)。對于任何防護等級的過載變壓器都可配置風冷系統(AF)。

　　6、損耗低，節電效果好，運行經濟，可免維護。

　　7、體積小、重量輕、占地空間小、安裝方便。

　　8、作為干式過載變壓器的新一代產品，SC(B)型干式過載變壓器適用于以下場所的供電：高層建筑、商業中心、劇防、醫院、工礦企業、海上石油鉆井平臺、船舶、地鐵、車站、機場、發電廠、住宅小區及高樓大廈等

　　技術參數

　　額定功率：50/60(KVA)

　　效 率(η)：100～1000

　　電 壓 比：10000/400(V)

　　外形結構：立式

　　冷卻方式：風冷式

　　防潮方式：灌封式

　　繞組數目：三繞組

　　鐵心結構：

　　冷卻形式：干式

　　鐵心形狀：R型

　　電源相數：三相

　　頻率特性：低頻

　　型 號：SCRBH15

　　應用范圍：電力

　　過載變壓器結構特點

　　利用導磁性能突出的，來用作制造過載變壓器的鐵芯材料，最終能獲得很低的損耗值。但它具有許多特性，在設計和制造中是必須保證和考慮的。主要體體現以下幾個方面：

　　(1)片材料的硬度很高，用常規工具是難以剪切的，所以設計時應考慮減少剪切量。

　　(2)單片厚度極薄，材料表面也不是很平坦，則鐵芯填充系數較低。

　　(3)對機械應力非常敏感。結構設計時，必須避免采用以鐵芯作為主承重結構件的傳統設計方案。

　　(4)為了獲得優良的低損耗特性，鐵芯片必須進行退火處理。

　　(5)從電氣性能上。為了減少鐵芯片的剪切量，整臺產品的鐵芯由四個單獨的鐵心框并列組成，并且每相繞組是套在磁路獨立的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通的存在，一個繞組中的兩個卷鐵芯框內，其三次諧波磁通正好在相位上相反，數值上相等，因此，每一組繞組內的三次諧波磁通向量和為零。
