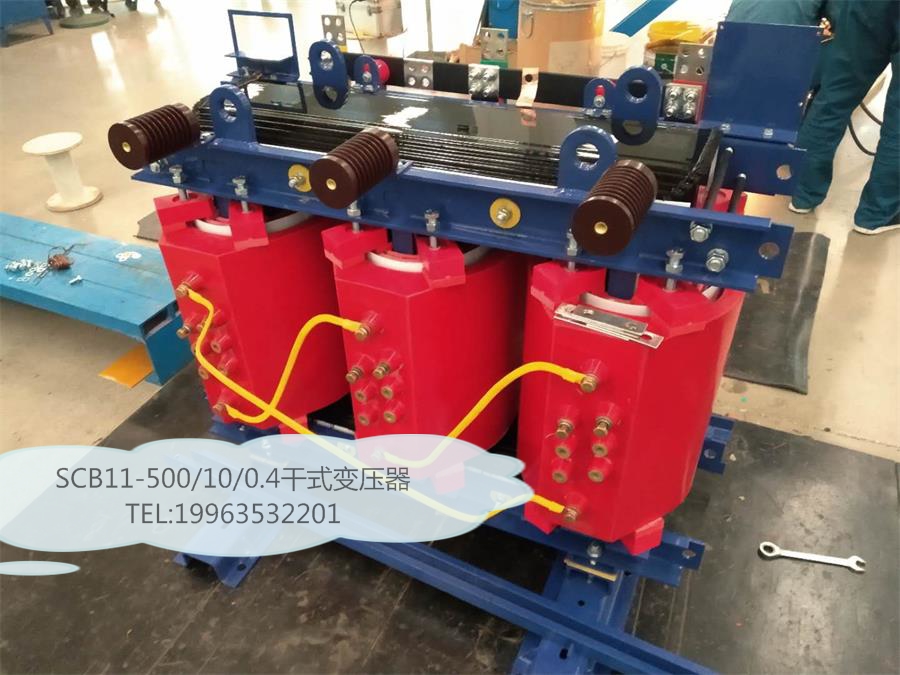

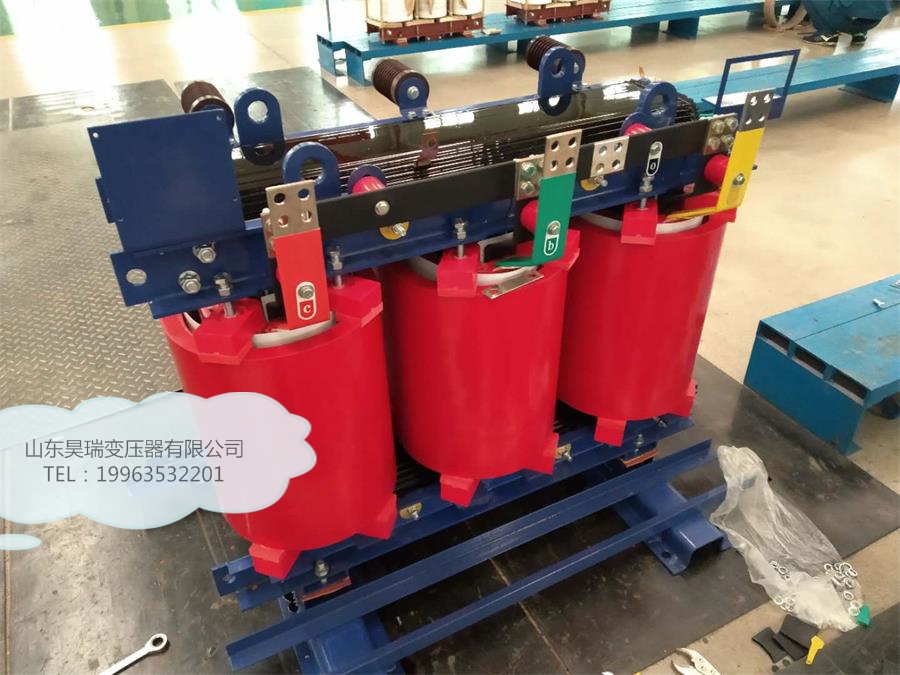

SCB11-500/10/0.4干式變壓器
一、干式變壓器的特點：
環氧澆注干式變壓器，采用環氧樹脂作為主要絕緣材料，匝間絕緣和層間絕緣采用F級（最高溫度155℃）或者H級（最高溫度185℃）絕緣材料。

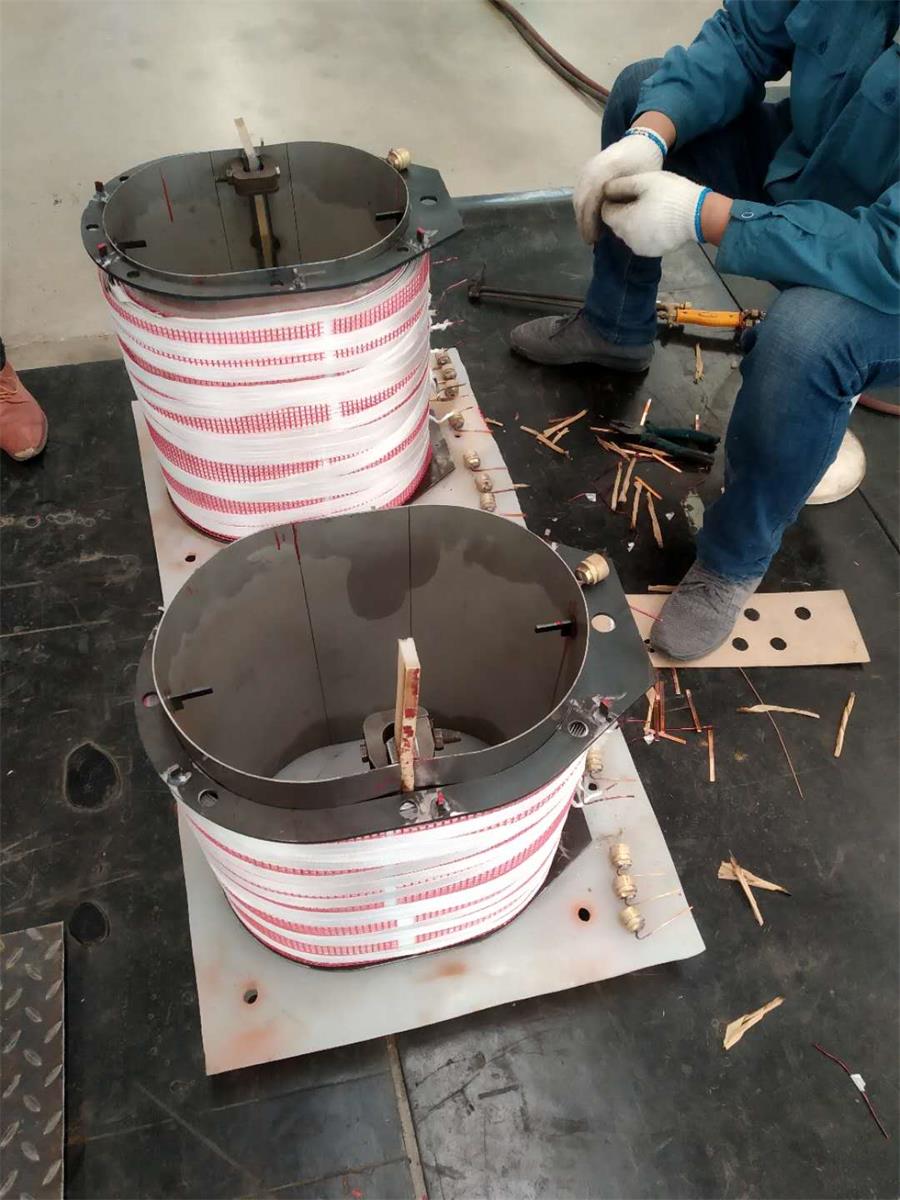

低壓繞組一般采用銅箔或者鋁箔繞制，層間絕緣采用0.2mm厚的DMD預浸布；低壓繞組的氣道采用聚氨酯硬氣道條。

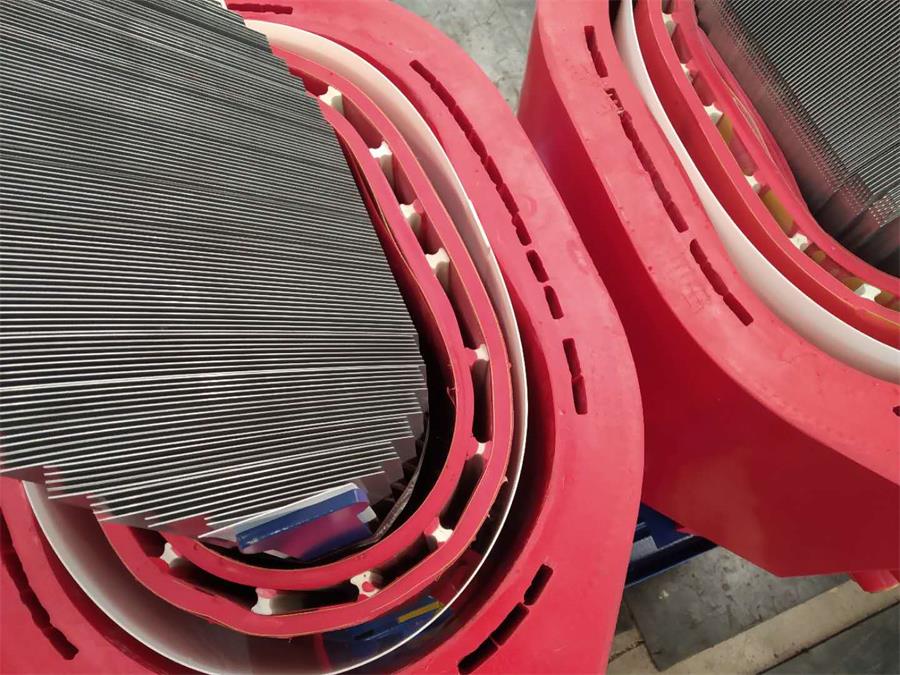

高壓繞組采用環氧樹脂澆注成型，層間絕緣采用兩張0.12DMD。高壓繞組氣道，先用氣道板撐開空間，澆注完畢后再將氣道板抽出。氣道兩側要加強絕緣。
二、干式變壓器使用環境
序號 | 名 稱 | 單位 | 項目需求值 | ||
1 | 額定電壓 | kV | 10 | ||
2 | 最高運行電壓 | kV | 12 | ||
3 | 系統中性點接地方式 | 不接地 | |||
4 | 額定頻率 | Hz | 50 | ||
5 | 污穢等級 | d（Ⅲ） | |||
6 | 系統短路電流水平（高壓側） | kA | 20 | ||
7 | 環境溫度 | 最高日溫度 | ℃ | 40 | |
最低日溫度 | -25 | ||||
最大日溫差 | K | 25 | |||
最熱月平均溫度 | ℃ | 30 | |||
最高年平均溫度 | 20 | ||||
8 | 濕度 | 日相對濕度平均值 | % | ≤95 | |
月相對濕度平均值 | ≤90 | ||||
9 | 海拔 | m | ≤1000 | ||
10 | 太陽輻射強度 | W∕cm2 | 0.1 | ||
11 | 最大覆冰厚度 | mm | 20 | ||
12 | 離地面高10m處，維持10min的平均最大風速 | m/s | 35 | ||
13 | 耐受地震能力 | 地面水平加速度 | m/s2 | 2 | |
正弦共振三個周期安全系數 | ≥1.67 | ||||
14 | 安裝場所（戶內/外） | 戶內 | |||
注1：環境最低氣溫超過-25℃的需要進行溫度修正。 注2：污穢等級為Ⅳ級的需提供該地區的污穢等級圖。 | |||||
三、干式變壓器生產制造的標準
GB 311.1、GB 1094.1、GB 1094.2、GB 1094.3、GB/T 1094.4、GB 1094.5、GB/T 1094.7、GB/T 1094.10、GB/T 1094.11、GB/T17211、GB 2536、GB/T 2900.15、GB/T 4109、GB/T 5273、GB/T 5582、
GB/T 6451、GB/T 7252、GB/T 7354、GB/T 7595、GB/T 8287.1、GB/T 8287.2、GB/T 10228、GB/T 11022、GB 11604、GB/T 13499、GB/T 16927.1、GB/T 16927.2、GB/T 17468、GB 20052、GB/T 22072、
GB/T 25446、GB/T 26218.1、GB/T 26218.2、GB 50150、DL/T 572、DL/T 593、DL/T 596、DL/T 984、DL 5027、JB/T 3837、JB/T 10088、JB/T 10317、JB/T 10428、JB/T 10544、Q/GDW 1771、Q/GDW 1772、
IEC 296、IEC 156中所列標準的最新版本的要求，但不限于上述所列標準。
我公司生產的SCB11-500/10/0.4干式變壓器主要技術數據
電壓比：10kv/0.4kv
阻抗電壓：4.0%
空載損耗：1040W
空載電流：1.2%
負載損耗：4880W
外形尺寸mm（長*寬*高）：1320*920*1280
總重：1560kg
四、干式變壓器外殼的要求
對帶防護外殼的變壓器門要求加裝機械鎖或電磁鎖，在變壓器帶電時不允許打開變壓器門，并裝有行程開關，對變壓器運行狀態下，強行開門跳主變壓器高壓側開關。變壓器和金屬件均有可靠接地，接地裝置有防銹鍍層，并有明顯標識，鐵芯和全部金屬件均有防銹保護層。
變壓器殼體選用易于安裝、維護的優質非導磁材料，下有通風百葉或網孔，上有出風孔，出風口的總面積滿足變壓器滿負載運行時的散熱要求，外殼防護等級大于IP20。殼體設計應符合GB 4208的要求。變壓器柜體高低壓兩側均可采用上部和下部進線方式，并在外殼進線部位預留進線口；對下部進線應配有電纜支架，用于固定進線電纜。
-
