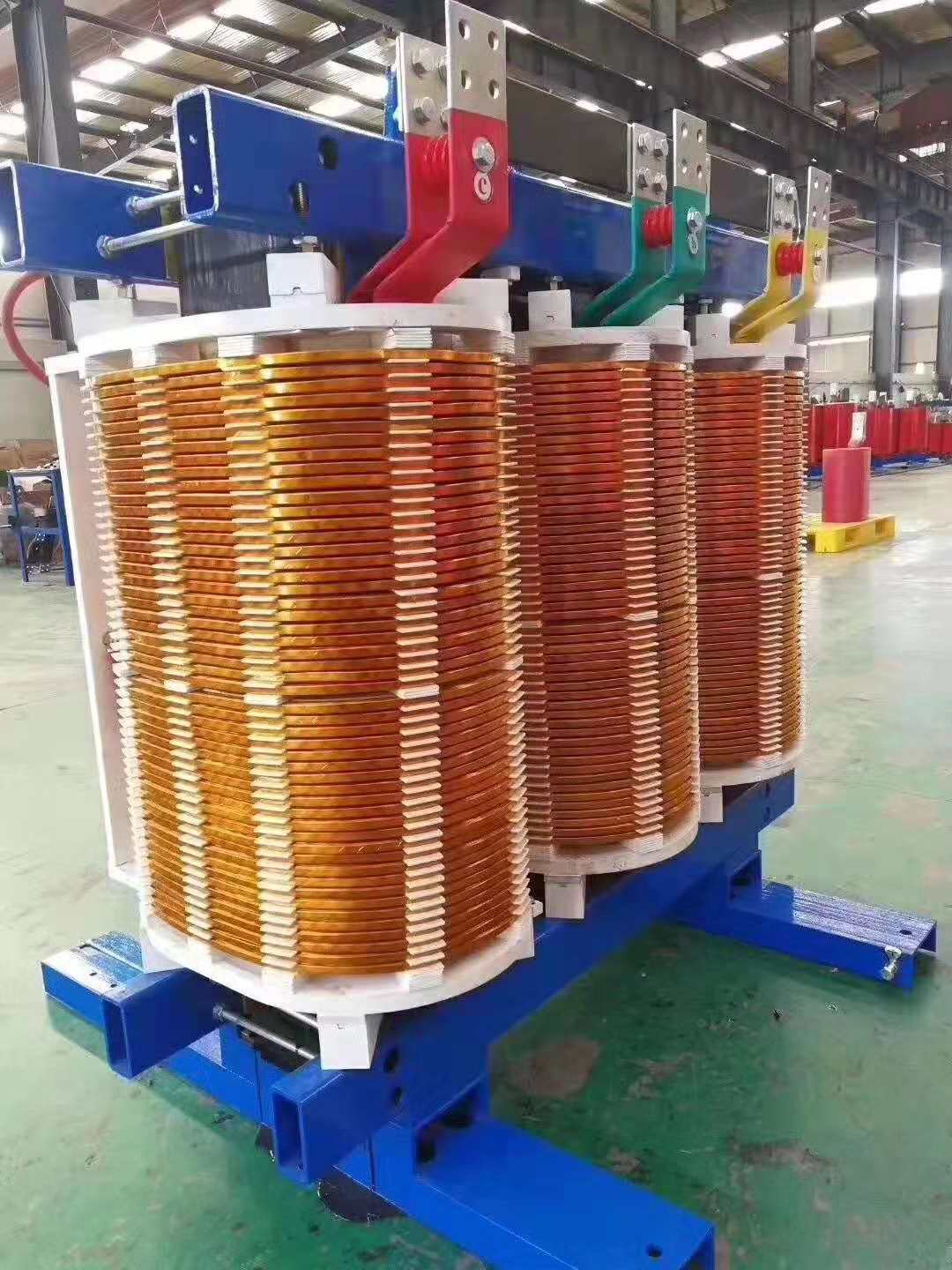

SGB10、SGB11系列H級非包封浸漬式干式變壓器設計原則：

1、　鐵心

1.1  鐵心材料

國產材料 —— 武鋼 ：30Q130、30Q120；

進口材料 —— 日本 ：30Z140、30ZH110、27ZH100。

1.2  疊片系數

0.     3 mm的硅鋼片 —— 0.97；

0.     27 mm的硅鋼片 —— 0.96。

1.3   磁通密度 ：不大于1.6 T。

1.4  鐵心直徑 ：為2的倍數。

1.5  鐵心接逢形式 ：45°全斜接逢，5級步進疊碼，1片1疊。

1.6  工藝系數 ：1.08。

1.7  夾件結構 ：方管結構，帶穿心螺桿，壓釘結構；夾件絕緣采用DMC材料，夾件絕緣與鐵心間加5 mm硅橡膠墊。

1.8  夾件顏色：乳白色、鋼板噴塑。

1.9  拉板結構： 鐵心采用嵌入式夾件，

200～500kVA拉板尺寸：4×40

630～1000kVA拉板尺寸：6×50

1250～2500kVA拉板尺寸：6×60

630kVA及以上變壓器拉板開4 mm的槽。

2. 高壓線圈

2.1  線圈形式 ：連續式結構

2.2  每段匝數 ：正常段、分接段為整數匝，其余段為分?jǐn)?shù)匝。

2.3  線規選取 ：采用無氧銅的裸銅扁線，導線寬厚比不超過7。正常段和分接段可以使用不同線規的導線。

2.4  匝絕緣 ； 采用NOMEX 410型0.05 mm（2mil）絕緣紙平包3層，每層均錯開半疊包。

2.5  撐條數量 ： 2000、2500為12根撐條，其余容量為8根撐條；撐條采用單向玻璃纖維引拔棒。

2.6  墊塊寬度 ： 40mm；采用DMC－聚酯樹脂纖維壓塑料。

2.7  首末端絕緣加強  ： 首末端各兩段內墊3 mm墊條，墊條材質采用二苯醚；首末端及中斷點處內徑側加包1 mm軟角環；首末端各兩段整段半疊包扎一層匝絕緣。

2.8  段間氣道尺寸 ：  首末端氣道為8 mm， 正常氣道為6 mm，中斷點氣道為12 mm 。

2.9  線圈幅向裕度 ：2 ％ 。

2.10 線圈軸向裕度 ：匝絕緣幅向給12.5 ％裕度，軸向不給裕度，墊快不給裕度，線圈軸向裕度加1～3 mm湊整。

2.11 線圈匝絕緣重量占導線重量百分?jǐn)?shù)計算

ct%=k_md%*(a+b-0.86*r+0.785δt)*δt/s

   式中：

        k_md% －導線絕緣與導線的密度比(ρj/ρg)  % ；

        ρj － 導線絕緣密度 g/cm³ ；

        ρg－ 導線密度g/cm³ ；

          a － 導線厚度  mm；

          b － 導線寬度  mm；

          r － 導線圓角  mm  ,a = 1.12～1.6  r = 0.5；

                             a = 1.7～2.24  r = 0.65；

                            a = 2.36～3.55  r = 0.8；

                            a = 3.75  r = 1.0 。

δt－ 導線絕緣（兩邊）厚度  mm；

                s － 單根導線截面積  mm²。

                   NOMEX  410型紙密度 （  g/cm³）

2.12  分接段數 ：4段引出分接，±5 % 用連續式引出分接；±2×2.5 % 用糾結式引出分接。

                ⑴  ±5 % （用連續式引出分接）示例：

4

 2

         3

          5

             ⑵  ±2×2.5 % （用雙數匝糾結引出分接）示例：

 6

    4

2

 3

 5

7

             ⑶  ±2×2.5 % （用單數匝糾結引出分接）示例：

6

4

2

3

  5

   7

3.  低壓線圈

3.1  線圈型式 ：箔式結構 。

3.2  線圈氣道尺寸為12 mm 。

3.3  其余技術上的要求均與樹脂澆注變壓器低壓線圈一樣 。

4.  主絕緣距離

4.1低壓對鐵芯25mm

4.2低壓對高壓41mm，并放置4mm絕緣筒。

4.3高壓線圈對上下鐵軛：90mm.
