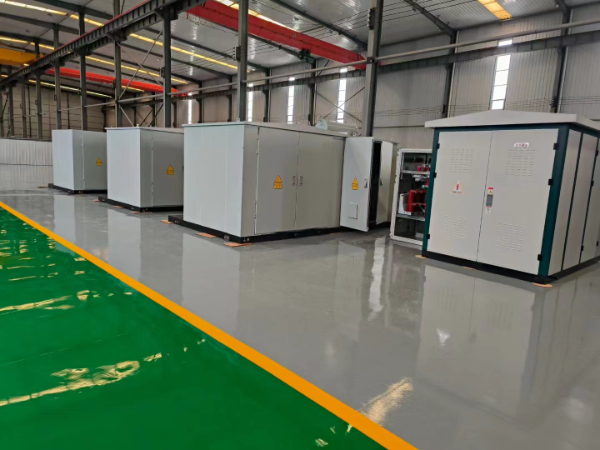

儲能箱變集裝箱結構

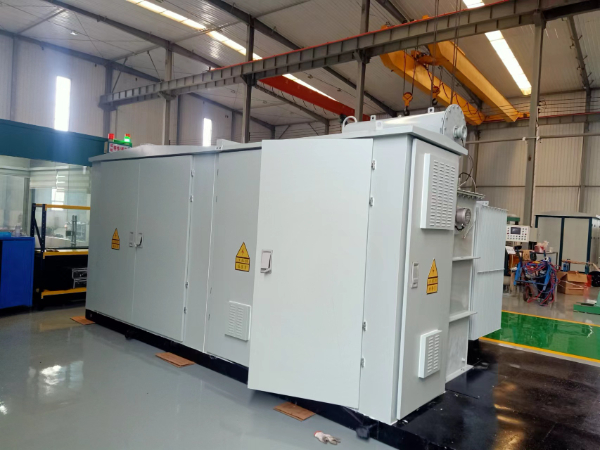

集裝箱體結構要求

1. 集裝箱鋼結構須采用 corten A 高耐候鋼板，平頂結構，便于碼放。

2.  集裝箱的防護等級不低于 IP33。

3. 集裝箱殼體滿足三層防護：底漆采用富鋅漆，中間漆為環氧漆，外面漆為丙烯酸漆，底架采用瀝青漆，

集裝箱內部地面進行采用瀝青漆，保證絕緣性能。

4. 集裝箱采用殼體為兩層，內部隔熱層填充材料必須為A 級防火阻燃巖棉，殼體需具備防水功能，天花

板/側墻隔熱層厚度不小于50mm。

5.  內部油漆需為富鋅底漆(厚度25μm)+  環氧樹脂漆(厚度50μm),  總漆膜厚度不小于75μm。

6. 外部油漆需為富鋅底漆(厚度30μm)+  環氧樹脂漆(厚度40μm)+  氯化增塑橡膠或丙烯酸面漆(厚度

40μm), 總漆膜厚度不少于110μm。

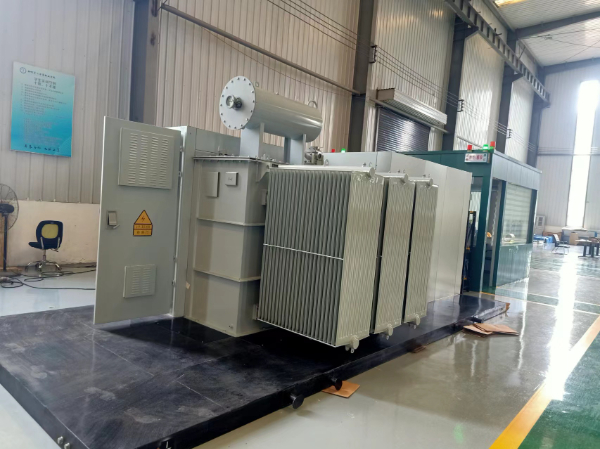

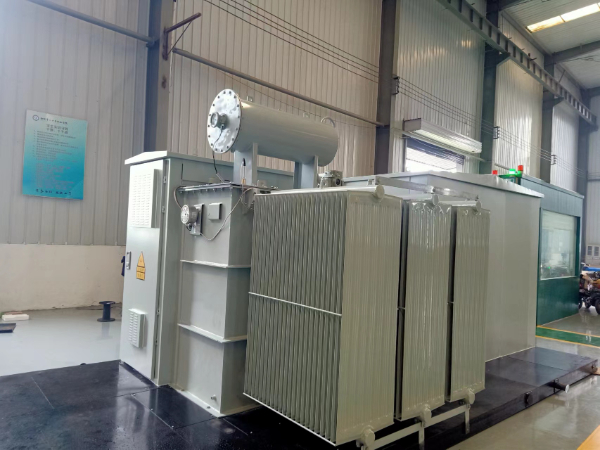

7.  集裝箱底部承重必須大于5000KG/m2, 變壓器室增加加強筋，承重需達到7000KG/m2, 保證變壓器安

裝后箱體長期使用不會發生形變。

8.  集裝箱必須滿足吊車安裝的基本安裝要求，必須提供螺栓和焊接兩種固定方式。螺栓固定點和焊接點必 須與整個集裝箱的非功能性導電導體(集裝箱金屬外殼等)可靠聯通，同時，以銅排的形式至少向用戶

提供2個符合最嚴格電力標準要求的接地點。

9. 集裝箱外觀噴涂要求“SUNGROW”LOGO    (高度130mm)。(2  面都需印刷)規格標準、顏色保持一致，各倉室名稱也需噴涂印刷(黑體、陽光橙、高度80mm)。

10. 集裝箱所有開門上都需配置觀察窗(雙層防爆玻璃長400mm高200)及百葉窗；

11. 內部倉室尺寸：

內部共計3個倉室，單個倉室長度約3295mm,  所有倉室大小保持一致；

12. 頂部設計需保證不可積水。

13. 平臺側門無需安裝行程開關，雙開門全部需要配置行程開關并與聲光報警器聯動即開門預警。

14. 集裝箱內部接地銅牌設計變壓器室位置，并有4組M10 螺紋開孔，外部接地點在集裝箱2側各一組4個

M10 螺紋安裝孔；

15. 監控室設計空調內/外機安裝位，并預留空調穿管孔位，孔位大小根據掛式空調開孔尺寸設計。

16. 監控平臺及測試平臺的的內部隔層需要開與穿線預留孔共計4個直徑為100mm的穿線孔，分別在隔層

的4個拐角位；

17. 側門設計要求：集裝箱側門2側各居中設計1個的門，把手設計為內外雙把手，可在內部鎖住，并需要

配3套備用鑰匙；

18. 測試平臺箱體排風扇配置：推薦型號為： EBM_VWT0250H2MEZ;  變壓器室頂部配置排風扇8個、輸入 設備室4個、輸出設備室4個共計16個排風扇，其控制受各監控室溫濕度控制器聯動控制，啟動溫度按

35℃為啟動溫度。

19. 監控平臺箱體排風扇配置：推薦型號為： EBM_VWTO250H2MEZ; 各倉室選型安裝2邊各1個共計6個排 風扇，其他安裝百葉封板替代，排風控制開關在個每個倉室側墻上安裝一組控制開關，控制本倉室風

機。

20. 集裝箱外部在監控室外部設計聲光報警裝置，變壓器過溫節點及行程開關形成聯動。

21. 設備柜固定安裝孔，根據圖紙，開孔間距1140mm*900mm    M10 螺紋孔，具體尺寸定位可看附件圖紙，

具體定位不清可與我司工程師溝通確認。

22. 測試平臺箱體內部隔板開孔方案：隔層設計開孔，頂側開孔寬與箱體寬一致.中間立柱保留，高度為 900mm;  開孔距離頂部預留100 mm;  隔層側面底部開孔寬度與箱體寬一致，高度為400mm,   與底部

平面不預留，具體隔板尺寸已實際技術定制對接為準。

23. 測試平臺箱體底部開穿線孔：1#設備室共計4個穿線孔，控制柜位置進行600mm*300mm矩形孔；變

壓器室不開孔；2#設備室共計4組穿線孔600mm*300mm,  配置3mm厚度封板進行封堵安裝。

24. 監控平臺箱體底部開孔：各倉室2側各開一組600mm*300mm矩形孔，共計6組，配置3mm 厚度封板進

行封堵安裝。

25. 集裝箱墊高架，集裝箱需要配套定制墊高架用于放置集裝箱，4個墊高架，均勻放置，尺寸為(寬 1200mm* 長3400mm*高300mm)

26. 測試平臺箱體_變壓器室橫梁設計：頂部設計銅牌，需要變壓器室在變壓器安裝固定完成后再設計銅牌 安裝框架，保證架設銅牌的支撐作用。銅牌安裝框架承重約1000KG橫跨整個變壓器，并設計絕緣子安裝孔，具體框架設計結構與我司工程師對接。

箱變殼體環境適應性

1. 集裝箱必須具備良好的防腐、防火、防水、防凝露、防震、防紫外線、防盜等功能，必須保證集裝箱25

年內不會因腐蝕、防火、防水、防凝露和紫外線等因素出現故障。

2.  防腐功能必須保證25 年內集裝箱的外觀、機械強度、腐蝕程度等滿足實際使用的要求。

3.  防火功能必須保證集裝箱外殼結構、隔熱保溫材料、內外部裝飾材料等全部使用A  級不燃材料。

4.  防水功能必須保證箱體頂部不積水、不滲水、不漏水，箱體側面不進雨，箱體底部不滲水。

5.  防震功能必須保證運輸和地震條件下集裝箱及其內部設備的機械強度滿足要求，不出現變形、功能異

常、震動后不運行等故障。

6.  防紫外線功能必須保證集裝箱內外材料的性質不會因?yàn)樽贤饩€的照射發生劣化、不會吸收紫外線的熱

量等。

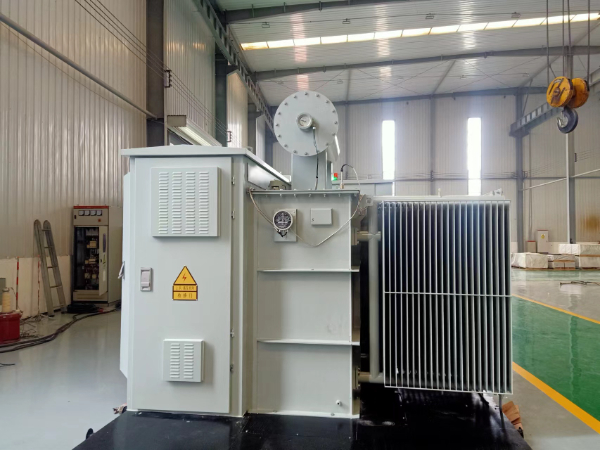

箱變熱設計要求

1)集裝箱內部散熱設計需滿足內部變壓器、開關柜等設備的散熱要求。在變壓器滿載運行時，保證環

境溫度45℃及以下，滿足設備穩定運行環境溫度；

2)變壓器需滿足滿載長期運行是，內部鐵芯繞組溫度不超過140℃;

3)排風設計為頂側排風扇排風，并保證風量，在2min內完成整個集裝箱換氣；

4)箱體設定溫度超過35℃即啟動排風散熱，保證設備良好散熱。

集裝箱內部配置要求

1) 集裝箱內部控制配電箱設計為壁掛式，主要給照明系統、排風系統、溫濕度控制系統、變壓器主控

箱、告警燈、LED指示燈進行供電，所有供電通道都需配置漏電保護開關；

2) 測試平臺箱體的溫濕度控系統，需求對每個集裝箱室都需有環境溫濕度檢測管控，并與排風扇控制 做聯動設計，啟動溫度可設置，默認排風啟動溫度為35℃啟動；監控室排風扇在其中1側門安裝開關， 通過開關控制排風機啟停；1#設備室、2#備室及變壓器室各配置1個300W 加熱器，管控室內濕度，當室

內濕度高于75%RH加熱器開啟；

監控平臺箱體的溫濕度管控?zé)o需管控，配置空調由人為手動控制調整即可；

3) 測試平臺箱體的照明系統，所有倉室照明安裝方式為頂部?jī)蓚?cè)安裝，變壓器室和設備室需要與門禁

行程開關聯動，即開門后照明點亮，設備室中間需要也需安裝2個防爆燈，共計16個防爆燈；

監控平臺箱體的照明在2側門位邊安裝開關，通過開關控制照明點亮；

監控平臺箱體的照明使用防爆燈每個倉室中間以及2邊各安裝2個，共計18個防爆燈，每個倉室都有獨立

的控制照明開關和排風開關統一安裝在一起。

4) 變壓器的溫控箱安裝在設備室隔層中間位置，啟動閥值設定為45℃;

5)變壓器的過溫告警型號設定120℃,超過輸出2組開關量信號， 一組給聲光報警器進行過溫故障告警，

一組給到輸入柜，進行過溫保護動作。

6) 監控平臺箱體空調，每個箱體配置3臺空調保證監控室恒溫，使用壁掛式空調，1.6匹變頻節能型， 品牌要求：格力、美的一線品牌，外機箱可在集裝箱頂部設計安裝支架并就近設計穿線孔(側面)。供

電單獨引入，此空調需等到現場后再進行安裝調試，避免運輸損壞等問題出現。

7)  監控平臺箱體內部配置工作臺，標準工作臺，規格：150mm*80mm*75mm帶燈架，鋁型材防靜電工作

臺，雙層臺及椅子；

8)每臺箱體都需配置LED指示燈，規格：1400mm*500mm LED指示屏，可設計滾動字幕，3種狀態：運行、 待機、檢修,可具備內容修改能力，所有狀態節點引出到配電箱內即可，安裝可到現場安裝避免運輸

過程中損壞；
