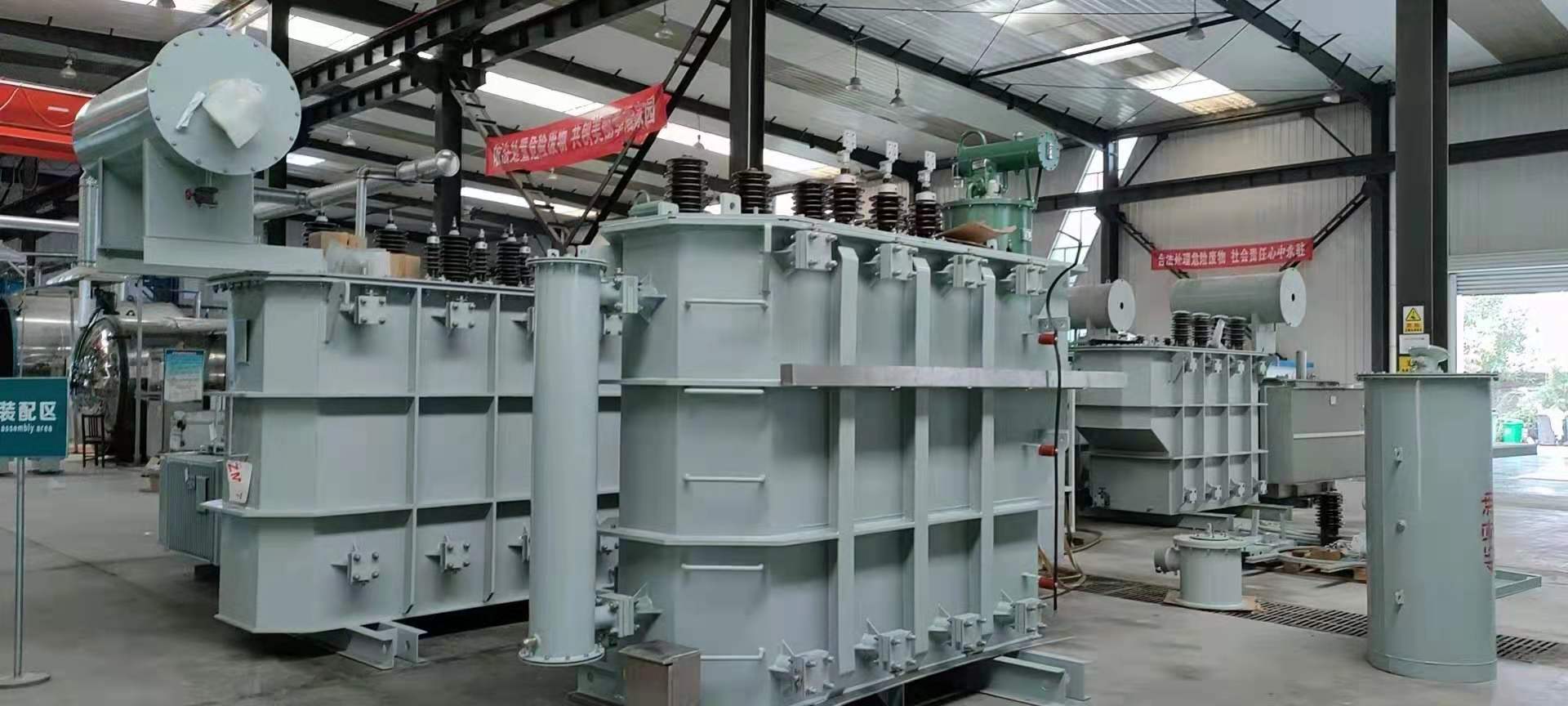

SZ13-12500kVA/35kV/10.5kV電力變壓器實物圖片

SZ13-12500kVA/35kV-10.5kV電力變壓器常用技術協議版本

總則

1.本技術協議提出了35KV/10KV變壓器設計、制造的基本要求，生產方應遵守本技術協議按質量保證體系落實制造的各個環節，嚴格按要求進行設計、制造，并保證該設備投入生產運行后能夠安全、正常、穩定運行。

2.本技術協議提出的是******限度要求，并未對一切細節作出規定，也未充分引述有關標準和規范的條文，生產方保證提供符合本協議書和有關******標準的成熟優質節能的產品。

3.本技術協議所使用的標準與生產方所執行的標準發生沖突時，按較高標準執行，并以書面通知買方。 遵循本技術協議的要求并不能解除任何生產方的責任、保證和合同等規定的其它義務。

一、設備名稱、規格、技術參數

 序號產品名稱主要規格及參數 單位數量  備注

1 電力變壓器型號：SZ13-12500/35臺2

額定電壓:35/10.5kV

變比: 35±3×2.5%/10.5

容量：12500kVA

聯結組別: YN,d11

235kV避雷器 避雷器-51/134只 6廠商負責安裝在變壓器高壓側

二、35KV變壓器技術要求

1、標準和規范

設備制造應滿足下列規范和標準的要求，但不局限于以下標準：

GB1094.1 電力變壓器 第1部分總則

GB1094.2 電力變壓器第2部分溫升

GB1094.3 電力變壓器第3部分絕緣水平、絕緣試驗和外絕緣空氣間隙

GB/T1094.4 電力變壓器第4部分電力變壓器和電抗器的雷電沖擊和操作沖擊試驗導則

GB1094.5 電力變壓器第5部分承受短路的能力

GB/T1094.7 電力變壓器第7部分油浸式電力變壓器負載導則

GB/T1094.10 電力變壓器第10部分聲級測定

GB/T2900.15 電工術語 變壓器、互感器、調壓器和電抗器

GB/T26218.1 污穢條件下使用的高壓絕緣子的選擇和尺寸確定第1部分：定義、信息和一般原則

GB/T26218.2 污穢條件下使用的高壓絕緣子的選擇和尺寸確定第2部分：交流系統用瓷和玻璃絕緣子

GB/T26218.3 污穢條件下使用的高壓絕緣子的選擇和尺寸確定第3部分：交流系統用復合絕緣子

GB/T4208 外殼防護等級（IP代碼）

GB 2536 電工流體變壓器和開關用的未使用過的礦物絕緣油

GB/T4109 交流電壓高于1000V的絕緣套管

GB/T6451 三相油浸式電力變壓器技術參數和要求

GB311.1 高壓輸變電設備的絕緣配合

GB/T13499 電力變壓器應用導則

JB/T3837 變壓器類產品型號編制方法

JB/T501 電力變壓器試驗導則

JB/T10088 6kV～500kV級變壓器聲級

GB/T13384 機電產品包裝通用技術條件

GB/T191 包裝儲運圖示標志

IEC60076 電力變壓器

以上所列標準并非全部標準，它僅指出了主要標準。本規格書所列標準、規范如與供貨方所執行的標準不一致時，應按較高標準要求執行，且供貨方應在投標書中以“執行標準差異”為標題，以單獨的章節充分描述本規格書與相關標準的不同點。

2、使用環境條件

存儲環境溫度：-30℃～+65℃

運行環境溫度：-20℃~+40℃

相對濕度：月平均值不大于90﹪(25℃)，相對濕度變化率每小時不超過5%，且不結露。

海拔高度：海拔1000 米以下（1000 米以上降額運行），現場海拔高度1100 米，選型滿足現場使用要求。

地震烈度等級：7 級

網電波動范圍：+10%~-10%

3、技術規范

3.1 技術參數

序號名稱單位技術要求備注

1、額定容量kVA12500

2、額定電壓kV35/10.5

3、頻率Hz50

4、變比kV35±3×2.5%/10.5

5、相數3

6、聯結組別YN,d11

7、短路阻抗％8.0

8、空載電流％≤0.4

9、冷卻方式ONAN

10、絕緣耐熱等級級A

11、負載損耗kW56

12、空載損耗kW8.7

13、35kV側接地方式不接地

14、10kV側接地方式不接地

15、35kV連接方式電纜

16、10kV連接方式封閉母線廠家提供

17、聲級要求（距變壓器本體2米處）dB優于國標

18、聲級要求（距變壓器本體15米處）dB優于國標

19、繞組極限溫升K≤65

20、參考統一爬電比距mm/kV31

21、35kV額定雷電沖擊耐受電壓(峰值)(全波/截波)kV≥200/220

22、35kV額定短時感應或外施耐受電壓（方均根值）kV≥85

23、10kV額定雷電沖擊耐受電壓(峰值)(全波/截波)kV≥75/85

24、10kV額定短時感應或外施耐受電壓（方均根值）kV≥35

25、工頻耐受電壓（1min）kV50

26、沖擊耐受電壓（1.2/50μs）kV265

3.2 通用要求

3.2.1產品結構

變壓器為三相油浸式結構。其基本組成有鐵芯、繞組、油箱及儲油柜、套管、散熱器、配件等部分。冷卻方式為油浸自冷，冷卻介質應與外界氣體隔絕，以減緩絕緣材料和變壓器油的老化速度。

3.2.2鐵芯：

三相三柱疊片式鐵芯結構，對地絕緣不小于500MΩ。鐵芯應經套管從油箱上部引出并可靠接地。接地處應有明顯接地符號或“接地”字樣。

3.2.3繞組：

需經過浸漆及真空干燥處理，處理后8小時內不能進入下到工序，需重新進行真空干燥。繞組匝間工作場強不大于2kV/mm，相電阻不平衡率不大于2％。

3.2.4油箱及儲油柜：

儲油柜采用膠囊式變壓器儲油柜，并保證周圍溫度在+50℃和滿負荷狀態下，油

不溢出，在－40℃主變未投入時油位應有指示。

儲油柜應有注油、放油、放氣和排污裝置及帶有油封的吸濕器。

變壓器油箱應承受住50kPa真空度和60kPa正壓力的機械強度試驗，油箱不得損傷和出現永久變形。變壓器油箱及儲油柜應承受50kPa壓力的密封試驗，試驗時間為24h，無滲漏和損傷。

主體油箱設有壓力釋放裝置，并提供動作信號接點。

油箱下部應設置供千斤頂頂起變壓器的位置和水平牽引裝置。油箱上部應設濾油閥，下部裝有大口徑事故放油閥。

3.2.5套管：

35kV、10kV均采用防污型瓷質套管，瓷裙形狀為大小傘型，滿足現場環境污穢等級要求。

10kV側采用20kV套管。

額定電流為繞組1.5倍，彎曲耐受負荷2kN。

套管均提供接線端子。以上套管由供貨方進行相關的絕緣試驗，并提供試驗報告。

3.2.6有載分接開關

分接開關應帶有遠方調壓指令和接收裝置（數字直接顯示），用于遠方聯結控制裝置。

提供有載調壓檔位控制器。

有載分接開關應有油位指示，其油室應密封。

有載分接開關切換開關油室應能承受0.05Mpa壓力的油壓試驗，歷時24h無滲漏。有載分接開關切換油室應有單獨的儲油柜、吸濕器、壓力釋放裝置和保護用繼電器等。

有載分接開關的機械壽命不少于80萬次，觸頭電氣壽命不低于20萬次。

3.2.7散熱器：

散熱器應滿足GB/T6451《油浸式電力變壓器技術參數和要求》中焊接、密封試驗要求。

散熱片要進行除銹及磷化處理，表面涂漆應滿足環境要求。

散熱器內部應清潔，嚴禁焊渣、鐵屑等殘留。

3.2.8冷卻裝置

散熱器應有足夠的冷卻能力，并具有一組散熱器的備用能力。所有冷卻裝置應能承受變壓器油箱泄漏試驗和真空注有的正負壓力。

散熱片要進行除銹及磷化處理，表面涂漆應滿足環境要求，防腐采用熱鍍鋅工藝。散熱器內部應清潔，嚴禁焊渣、鐵屑等殘留。

3.2.9配件：

變壓器氣體繼電器觸點斷開容量不小于66VA(交流220V或110V)，直流有感負載時不小于15W。

變壓器本體坡度及瓦斯繼電器坡度，在油箱和連管結構設計時解決。安裝時變壓器不另設墊鐵。氣體繼電器具有良好的防水性能，采用波紋管連接，兩側裝設碟閥。氣體繼電器安裝不銹鋼防雨罩。

變壓器裝設戶外測溫裝置和遠距離測溫用的測溫元件，戶外測溫裝置接點容量在交流220V時，不低于50VA，直流有感負載時，不低于15W。測溫裝置的安裝位置應便于觀察，其準確度應符合相關標準。

變壓器本體上裝設信號端子箱，端子箱應為戶外式，箱體采用不銹鋼，鋼板厚度不小于2mm，防護等級不低于IP54。氣體繼電器至端子箱電纜應將其觸點兩極分別引出，不得合用一根多芯電纜。

重瓦斯跳閘端子應與相鄰接線端子相隔4個空端子。

信號端子箱設交流電源控制開關，電壓AC380V，電流25A，并設接線端子或插座。

變壓器信號端子箱內的端子排應為阻燃、防潮型，并應有15％的備用端子，供用戶使用。

主變本體端子箱和就地儀表之間電纜采用耐油、阻燃、屏蔽電纜，穿管或電纜橋架敷設。主變瓦斯繼電器到油箱之間的連接采用金屬軟管，瓦斯繼電器上設防雨罩。

為便于取樣及觀察氣體繼電器，應在油箱壁上設置適當高度的安全爬梯。

變壓器不設滾輪，所有附件均不低于變壓器箱底，變壓器箱底支架焊裝位置應符合軌距的要求。

變壓器低壓側應考慮與母線連接的安裝方式，低壓接線端子與母線應采用軟連接。軟連接裝置由母線廠家提供。高、低壓側連接導體型式見數據表。

3.2.10工程應用

本工程電力變壓器布置在室外，35kV側為電纜連接，電纜規格型號為3（YJV62-26/35kV

1×185）；10kV側為封閉母線連接，母線規格型號為3（TMY-125×10）。

3.2.11技術性能要求

⑴過載能力

變壓器允許短時間過載能力應滿足下表要求(正常壽命，過載前已帶滿負荷、環境溫度40℃)，繞組***熱點溫度應低于140℃。

過負荷(%)1020306075100

允許運行時間 (min)18015012045157.5

 ⑵承受短路能力

符合GB1094.5《電力變壓器》的規定。變壓器在任何分接頭時都能承受三相對稱短路電流3秒，各部位無損壞和明顯變形，短路后線圈的平均******溫度不超過180℃。

⑶溫升限值

繞組平均溫升：65K(用電阻法測量)

頂層油溫升：55K(用溫度傳感器測量)

鐵芯、繞組外部的電氣連接線或油箱中的結構件不超過80K。

⑷繞組絕緣水平

絕緣要求應滿足于消弧線圈接地系統或不接地系統，繞組絕緣水平見數據表。

⑸油漆處理的要求

底漆應具有良好的防腐和防潮性能，底漆的干漆層厚度不小于0.04mm，表層漆應與底漆相容一致。

油箱、控制箱、接線箱的內表面至少要涂一道底漆和一道淡色面漆。（不銹鋼材料除外）

所有外表面至少要涂一道底漆和二道面漆。底漆和面漆的干漆層厚度不應小于 0.125mm，其中至少50%為表層面漆，并有足夠的彈性以耐受各種溫度變化，耐剝落且不褪色。

變壓器油箱內表面和鐵芯的上、下夾板均應涂以高光澤度的淡色漆，它必須不受變壓器油的影響，也不影響油質。

供貨方應提供適當數量的原質油漆，以備安裝后現場涂刷。

⑹變壓器滿負載使用壽命不小于30年。

4 試驗

4.1 概述

試驗分型式試驗、出廠試驗、現場試驗及特殊試驗，制造廠應提供產品有效的型式試驗報告。所有試驗必須是電力行業和機械行業所指定的具有檢驗資格的國家級國內權威機構所進行的試驗。

產品的所有單個部件及整個組件均應按照相關的國家標準進行。被試樣品應在具有代表性的方案、規格的整個組件上（指承受短路能力***薄弱、分?jǐn)鄺l件***差、熱損耗******等）進行試驗，以充分確定出它們的實際性能，其它類型方案的性能可借類似數據來判斷。型式試驗的樣品必須是經出廠試驗合格的產品。各類試驗必須滿足以下要求：

(1) 型式試驗由供貨方向業主、設計方提供同類型產品試驗報告。

(2) 出廠試驗由供貨方在業主或業主授權委托人員的見證下完成，并出具試驗報告。

(3) 現場試驗業主組織完成，供貨方給予必要的配合。

(4) 特殊試驗業主組織完成，供貨方給予必要的配合。

4.2 試驗內容

4.2.1 型式試驗

溫升試驗

技術規格書

絕緣型式試驗

4.2.2出廠試驗（例行試驗）

繞組電阻測量

電壓比測量和聯結組標號檢定

短路阻抗和負載損耗測量

空載電流和空載損耗測量

繞組對地絕緣電阻和絕緣系統電容的介質損耗因數的測量

絕緣例行試驗

絕緣油試驗

4.2.3現場試驗

現場試驗由業主負責組織實施，試驗內容由業主確定。所有轉動設備運輸?shù)浆F(xiàn)場后供貨方負責解體檢查。

4.2.4特殊試驗

絕緣特殊試驗

繞組對地和繞組間電容測定

暫態電壓傳輸特性測定

三相變壓器零序阻抗的測量

短路承受能力試驗

聲級測定

空載電流諧波測量

長時間空載試驗

局部放電測量

5 包裝與運輸

供貨方負責產品的包裝、運輸和裝卸，費用包含在總體報價中（單列）。交貨地點見附表一《供貨范圍一覽表》或由業主指定地點。

5.1 包裝要求

⑴產品制造完成并通過試驗后應及時包裝，否則應得到切實的保護。其包裝應符合GB/T13384、GB/T191及鐵路、公路和海運部門的有關規定。

⑵為滿足產品長距離運輸?shù)囊?，包裝箱上應有明顯的包裝儲運圖示標志，包裝箱外壁的文字與標志應耐受風吹日曬，不可因雨水沖刷而模糊不清，且其內容應包括：業主訂貨號、供貨方發貨號、制造廠名稱、收貨單位名稱及地址、產品名稱及型號、毛重和設備總重、包裝箱外型尺寸等。

⑶包裝箱儲運指示標志：“向上”、“防濕”、“小心輕放”、“由此吊起”等標志應按GB/T191規定。

各運輸單元應適合于運輸及裝卸的要求，并有標志，以便于用戶組裝，如有要求時應注明貯存條件及有效期。

⑷產品的組件、部件應不防礙吊裝、運輸及運輸中緊固定位。

⑸隨產品提供的技術資料應完整。

5.2 運輸要求

⑴產品在運輸過程中應緊固、定位，產品內部結構應在經過正常的鐵路、公路、及水路運輸后相互位置不變，緊固件不松動。

⑵運輸單元的運輸、貯存及為保證運輸過程安全的安裝、維護應按照制造廠給出的運輸方案進行，運輸方案在運輸前提供給業主進行審查并批準。各元件的相關標準中規定的關于其運輸、貯存等要求，如適用，亦應包括在有關部分的運輸方案中。

⑶運輸時產品本體、可成套拆卸的組件、部件及備品備件、專用工具等不丟失、不損壞、不受潮和不腐蝕。

5.3 裝卸要求

⑴產品本體、可成套拆卸的組件，統一包裝的部件及備品備件等，應備有承受整體重量的起吊裝置。

⑵如果運輸?shù)攸c為設備安裝地點，應將設備運至設備安裝地，不能造成設備二次吊裝。

6 技術服務

6.1 設計聯絡

⑴供貨方在收到中標通知書后，按照《附表五 供貨方提供文件清單》的要求，向業主提供圖紙資料，供業主批準，在未經批準前不得擅自開工生產。

⑵供貨方在收到中標通知書后，與業主及設計方溝通，確定召開設計聯絡會的時間及地點。

⑶終版的正式圖紙及文本文件必須加蓋供貨方（產品制造商）公章并簽字。

6.2 現場安裝調試

⑴供貨方負責免費協助指導施工單位進行現場安裝、調試；在業主的組織下，配合并參與現場試驗工作，并參與確認驗收試驗結果，業主提供必要的工具和常用材料。

⑵在業主指定的安裝時間內，供貨方應派有經驗的技術人員常駐現場，免費提供現場服務。常駐人員協助業主按產品制造、安裝及運行標準檢查安裝質量，處理調試投運過程中出現的問題。

⑶供貨方應選派有經驗的技術人員，對安裝和運行人員免費培訓。

6.3 監造

⑴在進行設備制造的主要工序和關鍵時間節點應提前通知業主，有變化時，應提前5個工作日告知業主。業主有權到產品生產工廠進行現場監造、監視試驗、驗收等活動。

⑵監造、監視試驗、驗收等活動由供貨方提前一周通知業主，相關人員由業主負責組織。

⑶產品運到產品交貨地點后，業主有進行檢驗、試驗和拒收（如果必要時）的權力，不得因該產品在原產地發運以前已經由業主或其代表進行過監造和檢驗并已通過作為理由而受到限制。監造人員參加工廠試驗，包括會簽任何試驗結果，既不免除供貨方按合同規定應負的責任，也不能代替產品到達產品交貨地點后的檢驗與試驗。

⑷如經檢驗和試驗，產品有不符合技術規范內容或項目，業主可以拒收產品，供貨方應無償給予更換。

⑸供貨方將以上活動人數、天數在投標文件中明確，具體格式見《監造驗收活動清單》（附表八）。

7 供貨方所提供文件的要求

供貨方投標書中的技術部分的章節、內容應與本規格書保持一致，應按照本規格書的格式采取應答的形式（技術參數表除外）進行編制。章節格式要求不影響《技術參數偏離表》（附表四）的編制，對于與本技術規格書偏離的部分，應在《技術參數偏離表》（附表四）中逐條描述。未在《技術參數偏離表》（附表四）中描述的內容，視為滿足技術規格書要求。

供貨方所提交的資料應與所提供的產品一致，保證所提供的文件正確、一致、清晰完整，提供的資料所使用的單位為國家法定單位制，即國際單位制，語言為中文。

供貨方應根據業主、設計方的要求提供一切資料。供貨方應根據《供貨方提供文件清單》（附表五）中的要求，提供資料，如因資料提交時間的延誤而造成設計工期延誤的，由供貨方負責，并根據業主的相關規定進行處罰。

供貨方所提供的文件應滿足業主及設計方對文件格式的要求，如果不滿足，由供貨方處理文件格式。

7.1 投標過程中提供的文件要求

投標過程中供貨方提供的文件以投標書為主，具體要求見《供貨方提供文件清單》（附表五），并滿足以下要求：

⑴供貨方提供的投標書應有目錄；除投標書外，其余所有技術資料應有一個目錄清單。

⑵投標書需提供供貨方簡介，包括生產能力、主要生產設備、人力資源、業績等內容。同時包括所投標產品的技術和發展歷史的簡介章節。

⑶投標書需提供投標產品型式試驗報告。

⑷供貨方需提供為本項目產品設計、制造、供貨及售后并付人員資歷介紹。資歷介紹中包括第一學歷、工作年限、職稱、主要業績等內容。

⑸其他資質證明文件、為說明投標書而必須的圖紙和其它文件

⑹無論有、無技術偏離，均需編制《技術參數偏離表》（附表四），無技術偏離時，填寫“無”。

7.2 中標后需提供的文件要求

中標后所要求提供的文件見《供貨方提供文件清單》（附表五），并滿足以下要求：

⑴供貨方產品資料的提交應及時、充分、準確，滿足工程進度與質量要求。中標后, 供貨方按《供貨方提供文件清單》（附表五）要求提供文件，并經業主確認。提供終版的正式圖紙必須以文本形式提供，并加蓋供貨方及制造廠公章及簽字。同時應提供正式的電子文件。

⑵對于其它沒有列入合同技術資料清單，卻是工程所必需的文件和資料，供貨方有責任根據業主及設計方要求及時免費提供。

⑶完工后的產品應與***終確認的圖紙一致。業主對圖紙的認可并不減輕供貨方關于其圖紙的正確性的責任。產品在現場安裝時，如供貨方技術人員進一步修改圖紙，供貨方應對圖紙重新收編成冊，正式遞交業主，并保證安裝后的設備與圖紙完全相符。

⑷供貨方提供產品運輸、現場就位方案，雙方溝通后，業主應給予書面確認。

⑸產品出廠時，供貨方隨同產品提供的資料應包括圖紙資料、型式試驗報告、出廠試驗報告、安裝調試及運行操作維護說明書、包裝清單、產品合格證及其技術手冊等技術文件。所有資料應統一包裝，列有資料清單，到達現場時應完好無損。

8 備品備件、專用工具及銘牌

供貨方承諾所提供的備件及專用工具單獨包裝，便于長期保存，同時備件上應有必要的標志，便于日后識別。

8.1 備品備件

備品備件應包括安裝調試備件、設備運行備件。備品備件應是新品，與產品同型號、同工藝。

供貨方應免費提供72小時試運行及合格后12個月運行所需的備品備件，包括易損件。供貨方如果超出本規格書的要求，另行提供免費的運行備品備件，應在投標書中以清單的形式明確表示。備品備件清單格式見《備品備件清單》（附表六）。

8.2 專用工具及儀器

供貨方應免費向業主提供專用工具及儀器，清單格式見《專用工具及儀器清單》（附表七）。

8.3 銘牌

供貨方應在產品適當?shù)牟课话惭b永久性的316不銹鋼制成的銘牌,銘牌的位置易于觀察,內容清晰,其安裝可采用不銹鋼支架和螺栓固定,但不允許直接將銘牌焊到設備上。

銘牌應符合相關標準的規定，在沒有標準規定時，銘牌至少應包括以下內容：

（1）、制造廠名稱和商標

（2）、產品名稱、類型、型號（包括接線方案編號）、名稱和出廠編號

（3）、主要性能及參數（額定電壓、額定電流、額定熱穩定時間及額定動穩定電流）

（4）、產品的外形尺寸、質量

（5）、防護等級

（6）、出廠日期

（7）、設備中的主要元件，均應具有耐久而清晰的銘牌。在正常運行中，各組件的銘牌應便于識別。

9、技術服務和設計聯絡

9.1 生產方現場技術服務

9.1.1  為保證所供設備的正確安裝、啟動、安全運行和性能指標，生產方要派合格的現場服務人員到現場服務。如果該人月數不能滿足今后實際工程需要，買方有權要求生產方增加現場服務人日數，費用由生產方承擔。

現場服務人員計劃表

序號技術服務內容計劃人

月數派出人員構成備注

職稱人數

1到貨協助驗收按買方要求業務員1/

2安裝指導按買方要求工程師1/

3調試指導按買方要求工程師1/

4試運行配合按買方要求工程師1/

5檢修和維護按買方要求工程師//

6出現質量及技術故障按買方要求工程師1/

7提供缺件及正常備品備件按買方要求工程師//

8定期回訪按買方要求業務員1/

9.1.2  生產方現場服務人員的條件：

9.1.2.1 遵紀守法，遵守現場的各項規章和制度，熟悉并掌握現場有關安全方面的規章制度。

9.1.2.2 工作責任心強，身體健康，適應現場工作條件。

9.1.2.3 了解合同設備的設計，熟悉其結構，有三年以上相同或相近機組的現場工作經驗，能夠正確地進行現場指導。

9.1.2.4 買方有權要求更換不稱職的生產方現場技術服務人員，生產方應及時更換。

9.1.2.5 國外技術人員到現場的語言交流翻譯應由生產方配備，外國專家在現場期間的管理由生產方負責。

9.1.3  生產方現場服務人員的職責

9.1.3.1 生產方現場服務人員的任務主要包括設備催交、貨物的開箱檢驗及供需雙方的日常技術聯絡。在設備開始安裝后的任務為指導安裝和調試工作，監督工程質量及調試質量，并符合工廠設計要求，處理設備缺陷及設計變更等，后期要參加試運行和性能考核試驗。

9.1.3.2 在安裝和調試前，生產方技術服務人員應向買方進行設計意圖和安裝程序及安裝要點的技術交底和解釋，必要時進行示范操作。對重要工作項目應實行每個工序的檢查指導和監督，實行工序簽證制度，否則，買方不能進行下一道工序。經生產方簽證的工序如因生產方技術服務人員的指導錯誤而發生的問題，由生產方負全部責任。

9.1.3.3 生產方現場服務人員應有權全權處理現場出現的一切技術和商務問題。如現場發生質量問題或有重大設計變更，生產方現場人員要在買方規定的時間內予以解決。如生產方委托買方進行處理，要出具委托書并承擔相應的經濟責任。

9.1.3.4 生產方現場服務人員的正常來去和更換應事先與買方協商。

9.1.3.5 生產方對其現場服務人員的一切行為負全部責任。

9.1.4  買方的義務

買方要配合生產方現場服務人員的工作，并在生活、交通和通訊上提生產方便，費用自理。

9.2  設計聯絡會

9.2.1  設計聯絡會的目的是保證合同設備的成功設計，及時協調和解決設計中的技術問題，協調買方和生產方，以及各生產方之間的接口問題，設計聯絡會采用各專業聯合召開的方式。正式設計聯絡會原則上召開兩次，第一次會議召開地點設在制造廠所在地，第二次會議召開地點設在買方所在地。聯絡會議由買方主持，會議所在地單位提供辦公方便。

9.2.2  設計聯絡會議題：

     a） 討論生產方提供的初步方案的總體設計（包括總體布置、系統）、技術資料及標準協調。

     b） 詳細設計中的技術問題。

     c） 協調布置和接口。

     d） 買方復核并確認生產方提供的輔助設備廠家。

     e） 討論施工、運輸方案。

     f） 討論設備驗收考核。

     g） 參觀考察生產方提供的技術支持方所生產的設備的制造廠。

9.3生產方的服務內容

（1）免費提供技術協作

   生產方將免費提供用戶所需的相關資料，在必要時，生產方可協助用戶進行方案規劃設計，提供技術咨詢服務。 配合有關部門按產品相關標準對產品進行審查、驗收、鑒定等。

（2）免費監造驗收

   在產品生產階段，買方可派員來公司進行監造，生產方將提供食宿便利。在產品出廠前，買方可派員來公司參加出廠檢驗。在產品交付時生產方將派專職技術人員進行跟蹤現場服務，產品開箱時對產品外觀及數量配合貴方技術人員進行檢驗和驗收，處理設備質量及數量短缺等問題。

（3）免費技術培訓

   生產方可負責在制造工廠或施工現場培訓使用單位的技術人員、設備操作和維護人員，在貴方認可培訓開始的前一個月推薦培訓計劃并提供培訓資料，使得受過培訓后的人員能熟練地操作設備，了解設備結構、工作原理、熟練掌握設備的日常維護保養，并能排除一般性故障。

（4）免費指導安裝

   在設備安裝期間生產方將派有經驗、有能力的服務人員到現場進行指導安裝，保證配合施工方將所供設備順利及時安裝到位。

（5）質保期內免費包修

在材料進廠、檢驗、制造及檢驗出廠等環節按照ISO9001質量體系要求進行嚴格控制，尤其是關鍵工序更要嚴格控制，制造交付符合國家標準和本技術規范的合格產品。保證使用壽命在15年以上。在質保期內如因產品質量問題出現故障，生產方將無償更換損壞的元件、配件等。對于非設備本身原因或不可抗拒力而造成的故障，生產方也將全力配合處理。

（6）終身有償保修

   質保期滿后，出質量問題，生產方將本著先處理問題，后區分責任的原則，處理影響設備正常運行的一切問題。

   生產方將在接到用戶書面通知2~4小時（本省內）或8~12小時（其它）內派人趕到現場，會同有關部門對現場情況作出正確判斷，制訂出詳細的維修計劃，保證在***短的時間內使設備恢復正常運行。

   對于質保期外的維修材料，生產方只收取相關成本。

   收集、處理、跟蹤用戶的投訴，將不定期（2次/年）的對設備進行運行狀況進行回訪，傳授******的維修檢修技術，使設備始終保持******運行狀態。

技術協議條款以技術規格書為基礎，技術規格書優先級高于技術協議

簽字頁：

設計方：                              生產方：

地 址：                                 地  址：

電 話：                                 電  話：

傳 真：                                 傳  真：

代 表：                                 代 表：

簽 字：                                 簽 字：
