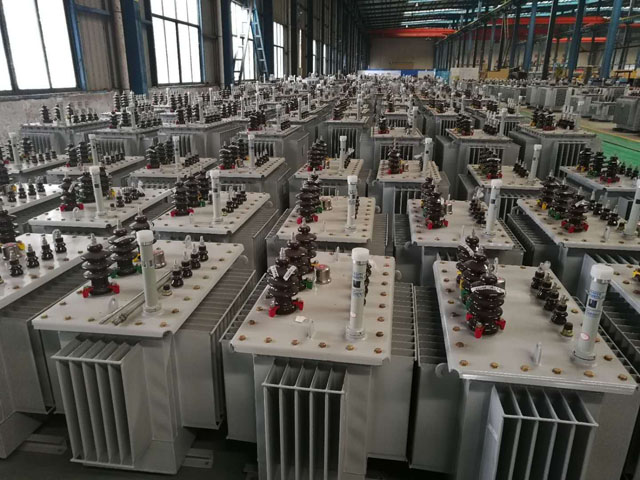

打開整流變壓器的內部結構可以看出來整流變壓器的內部的結構是比較多的，各個線圈和接線以及線路都是比較復雜的。那么整流變壓器的接線應該要如何進行連接呢?這個問題我們還是請專業的技術人員進行詳細去交流和溝通吧：這是三相電力、三相配電整流變壓器的高低壓繞組(線圈)首端(進線端)、末端連接的代號。

　　1、大寫字母D是指三個高壓線圈其導線首、尾聯接代號，具體的電氣線路聯接的規定是：

　　將A相線圈的首端和B相線圈的尾端聯接;

　　將B相線圈的首端C相線圈的尾端聯接;

　　將C相線圈的首端和A相線圈的尾端聯接;

　　以上聯接后，形成的電氣線路，就是D聯接。

　　2、小寫字母和數字組成的yn11，是指三個低壓線圈其導線首尾聯接的代號，“11”是指低壓線圈電壓相位較高壓線圈電壓相位落后330度(即落在時鐘11點種的位置)。具體的電氣線路聯接的規定是：

　　將三只低壓線圈的尾端全部聯接在一起，然后將其公共端用一個導線輸出，通常稱為零線

　　三只線圈的首段不進行任何聯接，而是直接將電網電源線對應接上a、b、c首端得端子上。

　　不同的聯接組別得到的電源質量、對周?chē)姶诺母蓴_等都是不一樣的。當然上述是簡單的敘述，還有更為復雜和詳細的知識。需要了解的話再聯系吧。

　　整流變壓器的接線和連線是比較多，大家在進行接線的時候一定要保證整流變壓器的接線的正確，促進整流變壓器安全和穩定的運行。更多的關于整流變壓器的信息請登錄我們的網站進行去了解吧!
