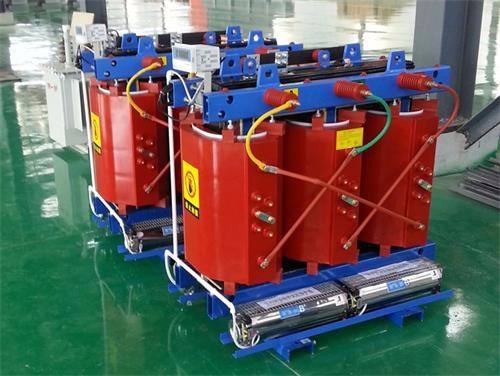

SCB10-2500/10干式變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型電力變壓器，從300VA到1600KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法;變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。SG系列三相干式隔離變壓器廣泛適用于交流50Hz至60Hz，電壓660V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置(一般為±5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。

　　SCB10-2500/10干式變壓器產品特點

　　1、高壓繞組采用漆包銅線，低壓繞組用銅箔繞制。高壓繞組用玻璃纖維氈填充.在真空狀態下用不加填料的進口環氧樹脂澆注，固化后形成堅固的整體，機械強度高，局部放電少，可靠性高。

　　2、阻燃、防爆、不污染環境、環保型、可安裝在負荷中心。

　　3、線圈不吸潮、鐵心、夾件經過特殊工藝處理可在100%相對濕度和其它惡劣環境中運行。間斷運行無須去潮處理。

　　4、抗短路、雷電沖擊水平高，過載能力強。

　　5、線圈內外側樹脂絕緣層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)對于任何防護等級的變壓器都可裝置風冷系統(AF)

　　6、損耗低、節電效果高。運行經濟，可免維護

　　7、體積小、重量輕、占地空間小、安裝方便

　　8、作為干式變壓器的新一代產品，SC(B)型干式變壓器適用于以下場所的供電;高層建筑、劇院、醫院、工礦企業、海上石油鉆井平臺、船舶、地鐵、車站、機場、發電廠、住宅小區及高樓大廈等

　　SCB10-2500/10干式變壓器產品標準及規范

　　1，標準：GB1094.GB6450 GB/T10228，符合DIN42523、IEC726

　　2、容量范圍: 30-16000kVA

　　3、電壓等級: 10kV、35kV

　　4、調壓方式: 無勵磁調壓或有載調壓

　　5、分接范圍: ±5%、±2x2.5%、±4x2.5%

　　6、頻率: 50HZ或60HZ

　　7、相數: 三相或單相

　　8、聯結組標號: Yyn0,Dyn11或其它

　　9、短路阻抗: 標準阻抗(見性能參數)

　　10.海拔小于1OOOM.環境溫度低干400,超過上述使用條件時，應按照標準做相應的調整。

　　11、線圈溫升: 100K

　　12、冷卻方式: 自冷(AN)或風冷(AF)

　　13、外殼防護等級: IP0O,IP20,IP23

　　14、絕緣等級: F級

　　15、絕緣水平:

　　(1)10KV級產品工頻耐壓35KV,雷電沖擊電壓75KV

　　(2)20KV級產品工頻耐壓50KV,雷電沖擊電壓125KV

　　(3)35KV級產品工頻耐壓70KV,雷電沖擊電壓170KV

　　SCB10-2500/10干式變壓器使用條件

　　1.環境溫度不高于40℃，海拔高度不超過1000m，若環境溫度高于40℃或海拔超過1000m時，

　　應按GB6450的有關規定作適當?shù)亩~調整。

　　2.外殼防護等級有IP20、IP23等型式。

　　3.冷卻方式有空氣自冷(AN)和強迫風冷兩種。對空氣自冷(AN)和強迫風冷(AF)的變壓器，均需保證變壓器的安裝環境具有良好的通風能力，當變壓器安裝在地下室或其他通風能力差的環境時，須增設散熱通風裝置，通風量按1kW損耗(PO+PK)需4m3/min風量選取。
