1  引言

        非晶合金變j王器采用非品含金帶材作為鐵心的導磁材料，具有空載損耗低的特點，符合節能環保和 可持續發展的需要。 但是，由于非晶帶材本身的特性和產品的結構特點，非晶合金變壓器的抗短路能 力較差，噪聲高。 隨著人們對生活環境要求的提高， 市場對非晶合金鐵心變壓器的l噪聲要求已從原來滿足國家變壓器噪聲標準提高到滿足兩類區環境噪聲要求，甚至是一類區的環境噪聲標準。 本文中筆者從噪聲產生的源頭和傳播途徑兩個方面來研究，結 合多年實踐經驗，并綜合考慮、經濟成本進行了粗淺地探論，并對這些措施的效果進行了分析評估。

2  非晶合金變壓器躁聲產生機理

非晶合金鐵心變壓器噪聲的主要來源是非晶鐵心及繞組。 變壓器勵磁后，由于磁致伸縮，引起鐵心和繞組的振動，并在向外傳遞過程中，引起油箱及附件的振動。減小鐵心及繞組的振動，是控制非晶變 壓器l噪聲的主要途徑。

非晶薄片 （每片厚度 般在0.025mm左右）的防震性比較差，非晶鐵心比硅鋼片鐵心產生的噪聲 要大，控制非晶合金變壓器的噪聲尤為困難。 所以在對環境要求越來越高的今天，研究如何降低非品 變壓器的噪聲顯得十分重要。

非晶鐵心及繞組產生的振動通過兩種途徑傳遞至油箱： 一是通過繞組、夾件和油箱的機械聯結傳遞；二是通過聲波在油液中傳遞。油箱的振動產生向 外輻射的噪聲，因此，從聲源上控制非晶合金鐵心的磁致伸縮，并對聲波傳遞過程中進行阻尼、衰減是減少非晶合金變壓器噪聲的主要途徑。

3 降低非晶合金變壓器躁聲的措施

3.1 降低鐵心磁致伸縮引起的振動

           一般情況下非晶變壓器磁密較低，采用降低磁密（如磁密每降低O.lT～0.2T，噪聲可下降到3dB(A）～5dB(A))的降噪效果比較顯著。以630kVA樣機中， 磁密降低0.1T，同時結合其他措施， 噪聲可下降 4dB-5dB左右。但成本上升很快，以630kVA 非品合金變壓器為例， 每臺增加成本約0.6萬元， 經濟性差，一般在降噪中只做適當考慮。

        (1）降低非晶合金鐵心的單位勵磁功率。

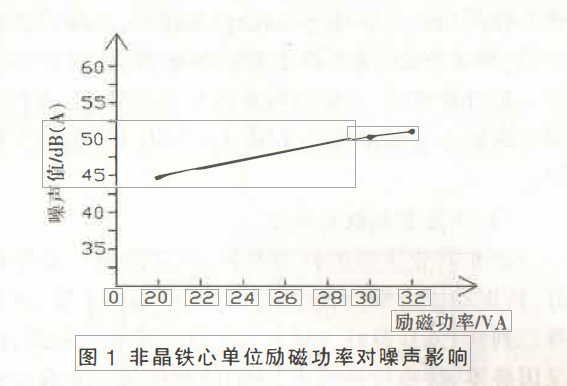

        非晶合金鐵心的單位勵磁功率對非晶變壓器噪聲影響很大，降低非晶鐵心的勵磁功率，本質上是降 低鐵心的磁致伸縮幅度， 因而能大大減小非晶鐵心的振動，非晶鐵心的單位勵磁功率對噪聲的影響，如圖l所示。

        (2）非晶合金鐵心接縫處理。

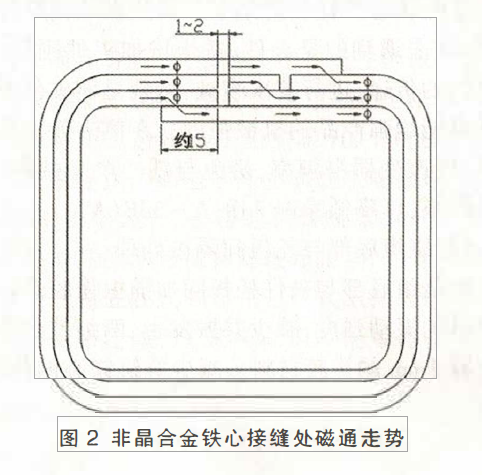

       非晶鐵心大多采用搭接式的接縫形式， 卷片之間采用相互搭接，如圖2所示。

         每層片與片的搭接處有一定搭接長度，行業內過去一般要求是大于8mm，鐵心磁力線在經過搭片處產生突變，向下流通。事實上，由于此部位的鐵心存在較大的間隙，磁阻增大，磁通只能改變一定的角度，選擇往上或下。此部位是非晶鐵心噪聲的主要來源。所以在此處搭接片的長度增加，搭到15mm左右時，磁勵線突變程度才不會那么陡直、激烈，引起的 磁致伸縮變化幅度小，因此搭片長度設計時必須給予足夠的保證。同時·，上一片和下一片的間隙必須小，類似于硅鋼片變壓器鐵心接縫必須盡可能小，減少磁阻，這樣磁力線在突變時，磁致伸縮因間隙小而被對面的鐵心消化、吸收和衰減，不致振動過大。實踐證明，上、下片間間隙控制在Imm～2mm對降低噪聲極為有利，可降低2dB(A）～3dB(A），這點往往被大家所忽略。另外，接縫處加降l噪板對降噪也極為有利。

      (3）非晶鐵心適當夾緊。

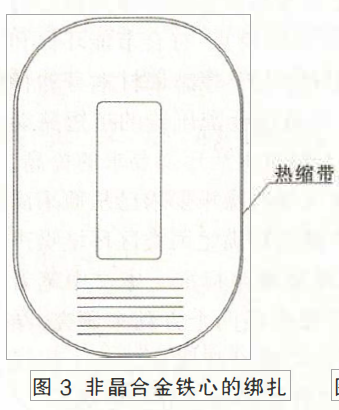

        一般認為非晶鐵心對應力敏感，受力對噪聲的 增加影響很大，其實這是一個誤區。對非晶鐵心進行適當綁緊，特別是沿鐵心外周方向用熱縮帶綁緊，將鐵心柱兩側進行綁扎，待器身進烘房后，熱縮帶加熱收縮，綁緊鐵心，從而抑制鐵心的振動，能有效防止鐵心接縫處竄動，保證搭接長度和搭接間隙。適當綁緊后的鐵心能降低噪聲ldB(A）～2dB(A），如圖3所示。

     4）降低非晶鐵心高度。

          把非晶變壓器的鐵心設計成“矮胖型”，穩定性 好，抗振動能力強；同時疊厚減薄，若面積不夠，可選擇二列鐵心，且最好選擇N帶。這樣既能保證磁密，又因疊厚薄，磁致伸縮小，從而降低噪聲。采取這種措施也可降低ldB(A）～2dB(A）。

3.2 聲波傳遞過程中，對其進行阻尼衰減

     (1）增加側夾件剛性。

     非晶鐵心外掛在繞組上，其在振動向外傳遞過程中，首先遇到的是夾件，適當增加夾件剛性，可阻 尼聲波的傳遞，進行首次衰減，特別是側夾件增加剛性后也能增強產品的機械強度，在側夾件上加焊加 強筋，可改變器身頻率，避免與鐵心產生共振，采取這些措施，可降低噪聲2dB(A)-3dB(A）。

     (2）繞組底部與托板間隔振處理。

在繞組底部與夾件托板間加隔振橡膠墊，可抑 制繞組的振動強度，減少共振發生，兩組鐵心之間加 墊一層Imm的橡膠材料，減少兩組鐵心的共振，也有利于降低噪聲，效果比較明顯。

     3）器身與箱底間墊防振墊。

     在器身夾件下與油箱底板間墊24mm厚防振墊，隔振效果較好，約可降ldB-2dB。

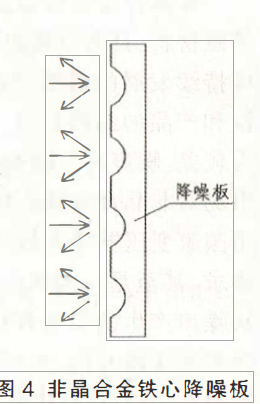

   (4）在箱壁內側加降噪板。

    在箱壁上加焊降噪板，i亥板表面凹凸不平，聲波傳遞到這，進行反射，方向改變，引起相互間聲波衰減，可降ldB(A）～2dB(A）。

   (5）將散熱器的各散熱片與油箱焊接連成一體，可減小散熱片的振動，有利于降噪，該措施幾乎不增 加戚本，如圖4所示。

        (6）目前還存在一個問題，非晶合金變壓器運行－段時間后，噪聲有所增加，過去將原因歸結于非晶 材料的問題。事實上，非晶合金帶材在低頻低溫的情況下，一般不會發生材質上的變化。而變壓器噪聲增長的主要原因是變壓器在長時間運行過程中產生的 振動對鐵心的影響，特別是對鐵心接縫的影響。由于 非晶鐵心沒有采取非常緊固的綁扎方式，長期的振動，造成接縫處位置發生變化，最終造成運行一段時 間后噪聲增大。所以在鐵心之間，適當加些支撐，防 止鐵心接縫與位置發生變化，有利于非品合金變壓器長期運行。

4結論和思苦

        通過上述降低非晶合金變壓器噪聲的措施，可 以降低非晶合金變壓器的l噪聲，且經濟性好。以通過短路試驗的400kVA非晶產品為例，實測數據較為理想，低于用戶標準，基本在44dB(A）～47dB(A）之間。成本幾乎不增加。

總之，如何降低非晶合金變壓器的噪聲，是個涉及面廣，專業性強的課題，也是非晶合金變壓器廠家面臨的難題之一。
