我公司承接的出口哈薩克斯坦5臺整流變壓器正在緊張制作中。以其中一臺ZSS11-4500/10/0.63*2整流變壓器為例，簡單介紹一下整流變壓器的結構及工藝。

主要技術參數：ZSS11-4500/10/0.63*2,容量4500kva，閥側630V，網側10kv。

設計思路：低壓為分裂式，一路為Y型接法；一路為D型接法。分裂容量2250kva。高壓為10kv，層式線圈。分兩部分，分別與相應的低壓線圈套繞。

低壓Y接部分，采用雙螺旋，24根線并繞結構。d接部分，采用單螺旋結構。

螺旋線圈結構：多根線并聯，按軸向并聯列數分別可做成單、雙......八螺旋結構。從一端繞制另一端結束。每繞一周為一匝。匝與匝之間加入油道，幅向上不繞制第二層。

                         特點：電氣性能較好，散熱好，機械強度相對層式線圈較好。

螺旋式線圈換位：雙螺旋換位，容量小于6300KVA時，可以采用等距換位。一共有多少根線就換多少個位。

單螺旋線圈換位：分為“212”和“424”換位。以424換位為例，以總匝數的1/4處為換位中心，將所有并聯線平均分成四組進行一次特殊換位，再以總匝數的1/2處為換位中心，平均分成兩組，兩組內分別進行標準換位，組相對位置不變，再以總匝數的3/4處為換位中心，將導線平均分成4組，進行一次特殊換位。9根以上“424”是不完全換位。5根以上“212”是不完全換位。

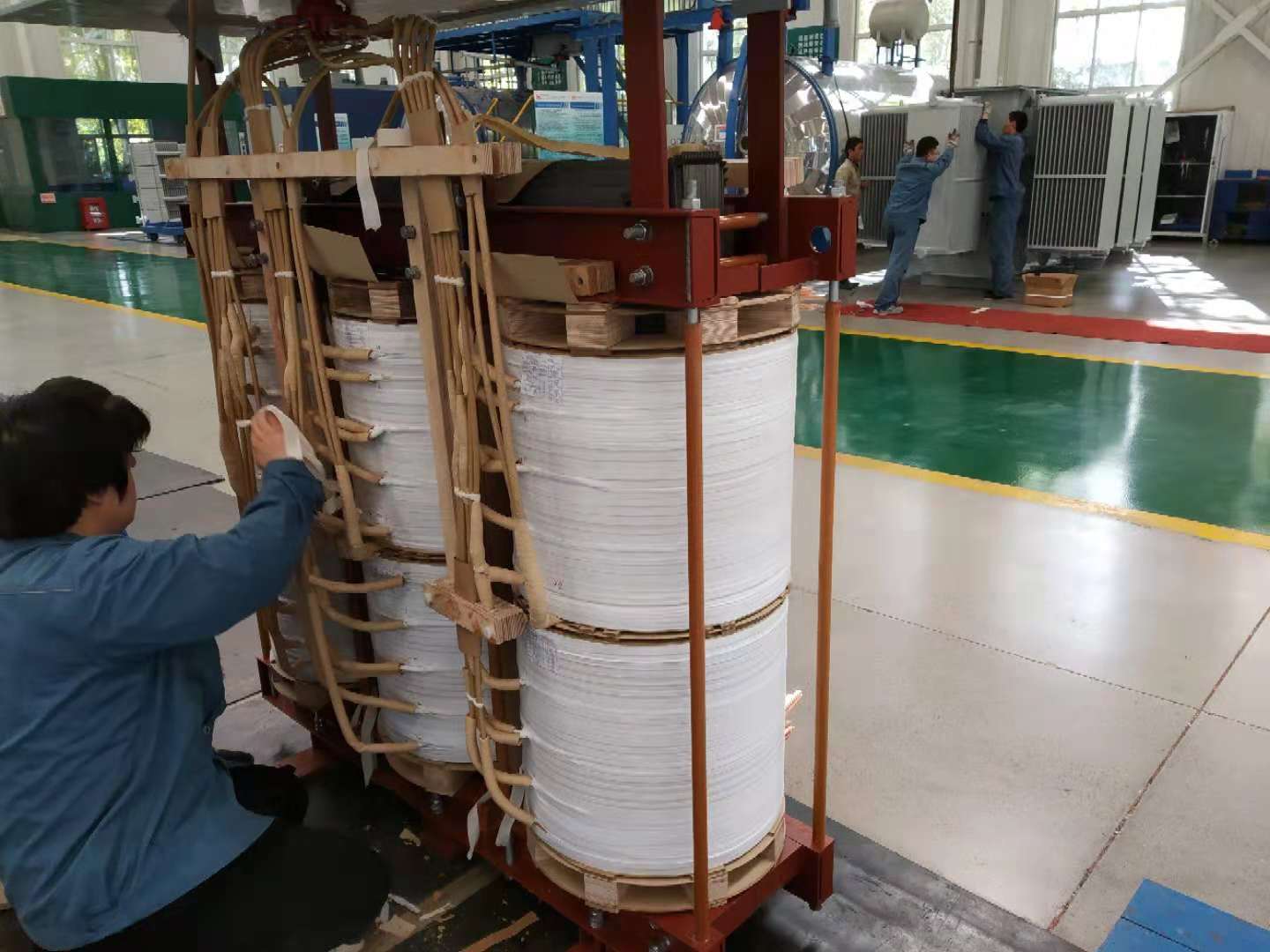

線圈套裝時，采用下半部D接線圈；上半部Y接線圈的方式。上下兩段線圈中間采用端圈墊平，隔離。

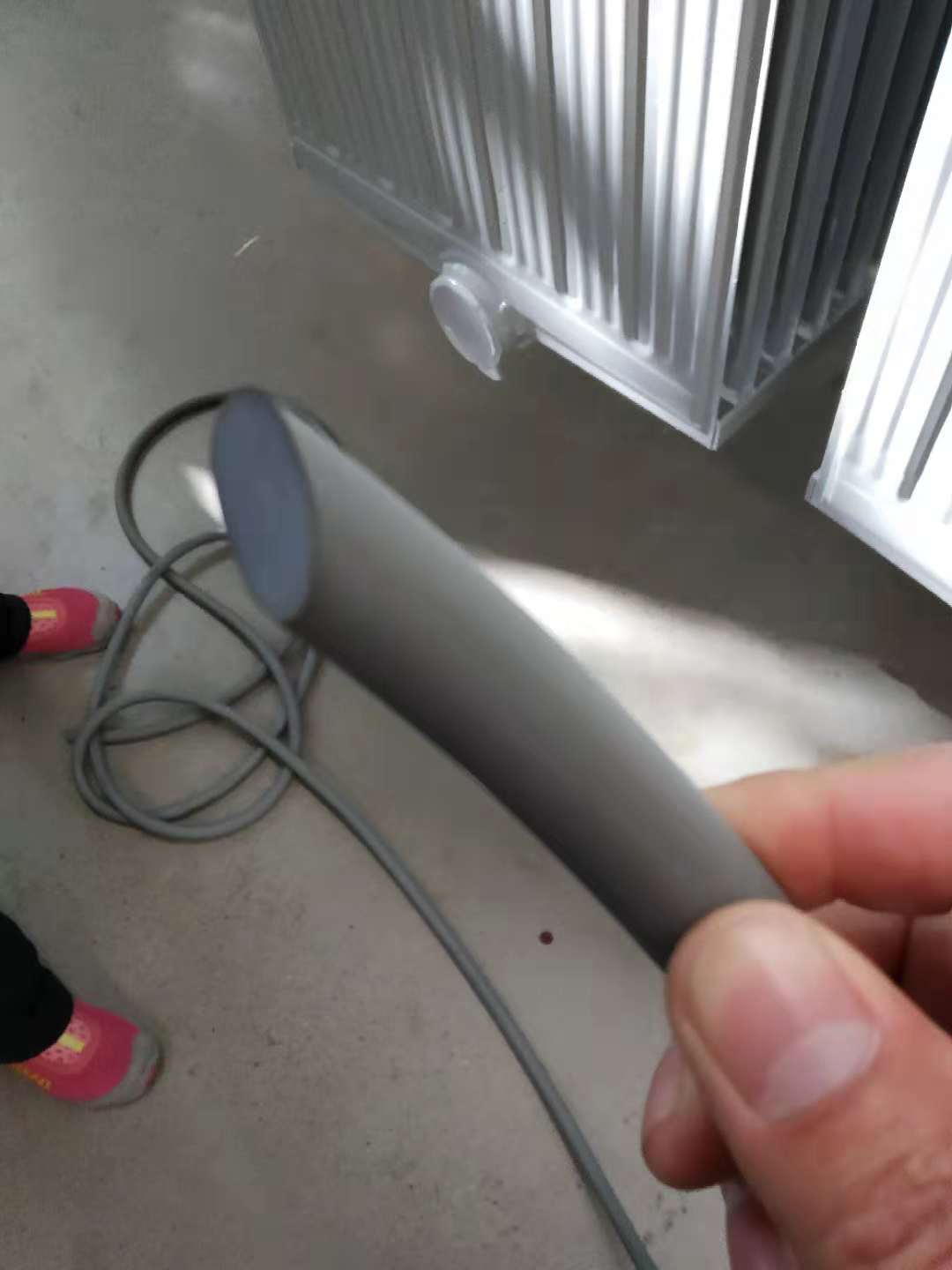

由于是出口產品，所以采用國內最好的南通神馬橡膠密封墊。

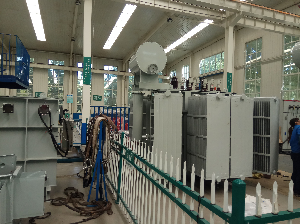

附幾張現場圖片：
