節能型變壓器是性能參數空載、負載損耗均比GB/T6451平均下降10%以上的三相油浸式電力變壓。

　　概念

　　這里所指的“器(10kV及35kV電壓等級);產品性能參數空載、負載損耗比Gwr10228(組I)平均降低 1O%以上的Satons干式變壓器

。　　類型

　　分“9”、“10”、“11” 型等系列油浸變壓器和“9”、“10”型等系列干式變壓器，其中有疊鐵心、卷鐵心和非晶合金鐵心等。

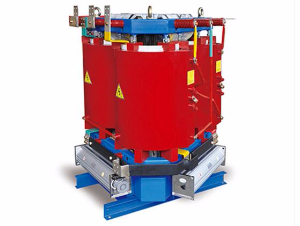

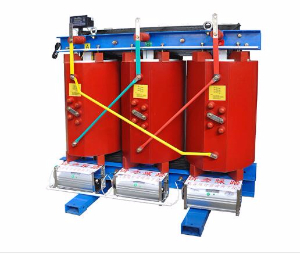

　　常用類型及優點編輯a)卷鐵心配電變壓器(sl l型)這種變壓器早在6O年代已被一些發達國家所采用，近年來在我國逐漸推廣，在國家電網第二期農網改造中尤為突出。卷鐵心變壓器的優點：降低變壓器空載損耗約10—25%，依變壓器容量而變;降低空載電流，一般為疊片鐵心的5O%;變壓器噪音水一22一平顯著降低，小型變壓器可做到37—42d口3，減少對城鎮噪音污染。b)單相配電變壓器(D1O型)此類變壓器多為柱上式，便于安裝并靠近負荷中心，通常為少維護的密封式。與同容量三相變壓器相比，空載損耗和負載損耗都小，有效材料用量也少，價格低20—30%。c)非晶合金配電變壓器非晶合金配電變壓器的空載損耗昆硅鋼片的下降70—80%，至今未全面推廣使用的根本原因是價格較高。d)干式配電變壓器由于結構簡單、維護方便、防火阻燃、防塵等特點，被廣泛應用在對安全運行有較高要求的場合。主要有兩類產品;環氧樹脂干式變壓器和浸漬式干式變壓器(或稱做Nomex紙型)。e)箱式變壓器

　　特點

　　變壓器損耗中的空載損耗，即鐵損，主要發生在變壓器鐵芯疊片內，主要是因交變的磁力線通過鐵芯產生磁滯及渦流而帶來的損耗。

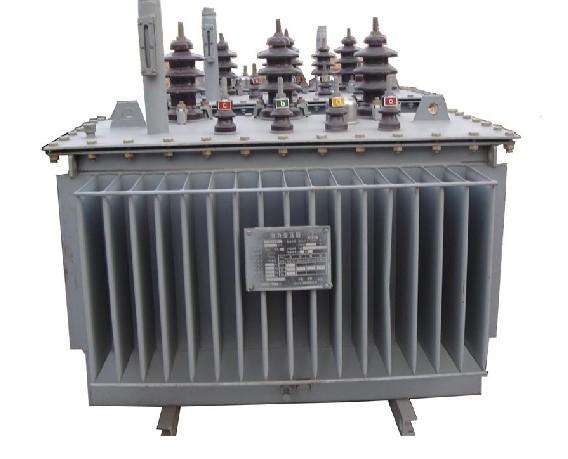

　　節能變壓器

　　節能變壓器

　　最早用于變壓器鐵芯的材料是易于磁化和退磁的軟熟鐵，變壓器鐵芯是由鐵線制成，而不是由整塊鐵構成，為了克服磁回路中由周期性磁化所產生的磁阻損失和鐵芯由于受交變磁通切割而產生的渦流。用線束制作的鐵芯可有效減少渦流路徑的截面積。

　　在1900年左右，經研究發現在鐵中加入少量的硅或鋁可大大降低磁路損耗，增大導磁率，且使電阻率增大，渦流損耗降低。經多次改進，方用0.35mm厚的硅鋼片來代替鐵線制作變壓器鐵芯。

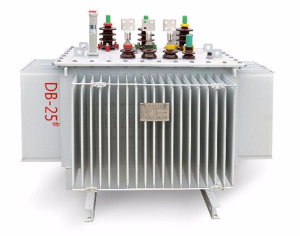

　　近年來世界各國都在積極研究生產節能材料，變壓器的鐵芯材料已發展到現在最新的節能材料——非晶態磁性材料2605S2，非晶合金鐵芯變壓器便應運而生。使用2605S2制作的Satons變壓器，其鐵損僅為硅鋼變壓器的1/5，鐵損大幅度降低。

　　非晶態合金早在太陽能電池領域已有了飛躍發展。在80年代迅速應用于磁性材料領域，美國阿拉伊特公司長期從事非晶態材料的研究，以METGLAS為品名。1979年已研制出具有實用價值的2605SC，其材料成份為Fe81B13.5Si3.5C2。該公司在1981年又試制成功非晶態磁性2605S2，化學成份為：Fe78B13Si9，與最初的2605SC相比，降低了磁通密度，改善了熱穩定性，降低了鐵損，兩者性能比較見表1所示。

　　非晶態合金是無晶料原子結構，一個個原子無規則的分布在材料的基體中，并能迅速冷卻而出現玻璃狀成份。典型的非晶態合金含80%的鐵，而其它成份是硼和硅。非晶態合金有很多生產方法，但最常見的是把熔化的金屬蒸汽噴在高速旋轉的銅繞線架上，熔化的金屬以106℃/s的速率冷卻并固化成薄肋狀;因淬火形成的高內應力必須用200℃～280℃之間的退火來減小，以便成為好的磁特性材料。

　　變壓器鐵芯噪音，其中很重要的原因與鐵芯材料的磁致伸縮有關，非晶態鐵芯與硅鋼鐵芯有著顯著不同，見圖所示。

　　發展前景

　　從我國部分新能源發電行業來看節能變壓器發展趨勢是很明朗的，風電、光伏發電、垃圾發電、余熱發電等的發電裝機容量均保持增長。截至2012年底，全國累計風電裝機容量為6083萬千瓦，同比增長率達35.0%，光伏發電累計裝機容量接近5000MW，余熱發電新增裝機容量為800MW左右等。節能變壓器作為發電行業必備的輸配電設備，其需求量與電電力網投資規模密切相關。近年來，新能源發電行業的快速發展，更為節能變壓器帶來了較好的發展空間，也成為節能變壓器制造企業搶占細分市場領域，擴大業務范圍的重要方向。同時，也促進了節能變壓器變壓器產品結構的優化和技術的革新。

　　以風電和太陽能發電為例，國家規劃到2020年我國風電裝機容量將達到15000萬千瓦，2012-2020年間，風電新增裝機容量約為8700萬千瓦，節能變壓器需求量與發電設備新增裝機量密切相關，其配比接近12：1，到2020年我國風電行業節能變壓器需求量增量約為10.44億千伏安。同時，根據《可再生能源發展“十二五”規劃》，到2015年末國內太陽能發電裝機目標有望上調至1500萬千瓦，2012-2015年間，光伏發電新增裝機容量約為1100萬千瓦，到2015年光伏發電行業新增節能變壓器需求約為1.32億千伏安。由此可見，節能變壓器在新能源發電行業具有廣闊的發展前景。
